IBT Spanner Doppelkeil Klemmkraft 1,3 kN
Regulärer Preis:
19,11 €
Inhalt:
1
Produktnummer:
184060
GTIN/EAN:
4046368803750
Hersteller:
IBT
Herstellernummer:
80375
Gewicht:
0.005 kg
Beschreibung
Produktinformationen "IBT Spanner Doppelkeil Klemmkraft 1,3 kN"
Doppel-Keilspanner
Universelles Spannsystem zur Spannung von allen Werkstückformen, egal ob rechtwinklig, schräg, konkav oder konvex. Ausführung: Die Besonderheit dieser Spannvorrichtung ist die Stahlschraube (Festigkeit 10.9) mit dem exzentrischen Kopf. Der Exzenter bewirkt die Spannbewegung bei sehr hoher Spannkraft. Als Klemmstück dient eine Messing-Sechskantscheibe. Anwendung: Mit Anschlagstiften und 1 oder 2 Spannschrauben kann jedes Werkstück in den unterschiedlichsten Formen geklemmt werden. Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche. Somit muss bei CNC-Programmierungen keine Rücksicht auf die Lage der Spannpratzen genommen werden. Zudem erlauben die geringen Baumaße eine platzsparende Mehrfachspannung. Die Spannklemmen können auch als Anschlag verwendet werden.
Ausführung: Aluprofil beschichtet, Stahlkeil vergütet. Durch die geringen Baumaße wird eine Mehrfachspannung ermöglicht.

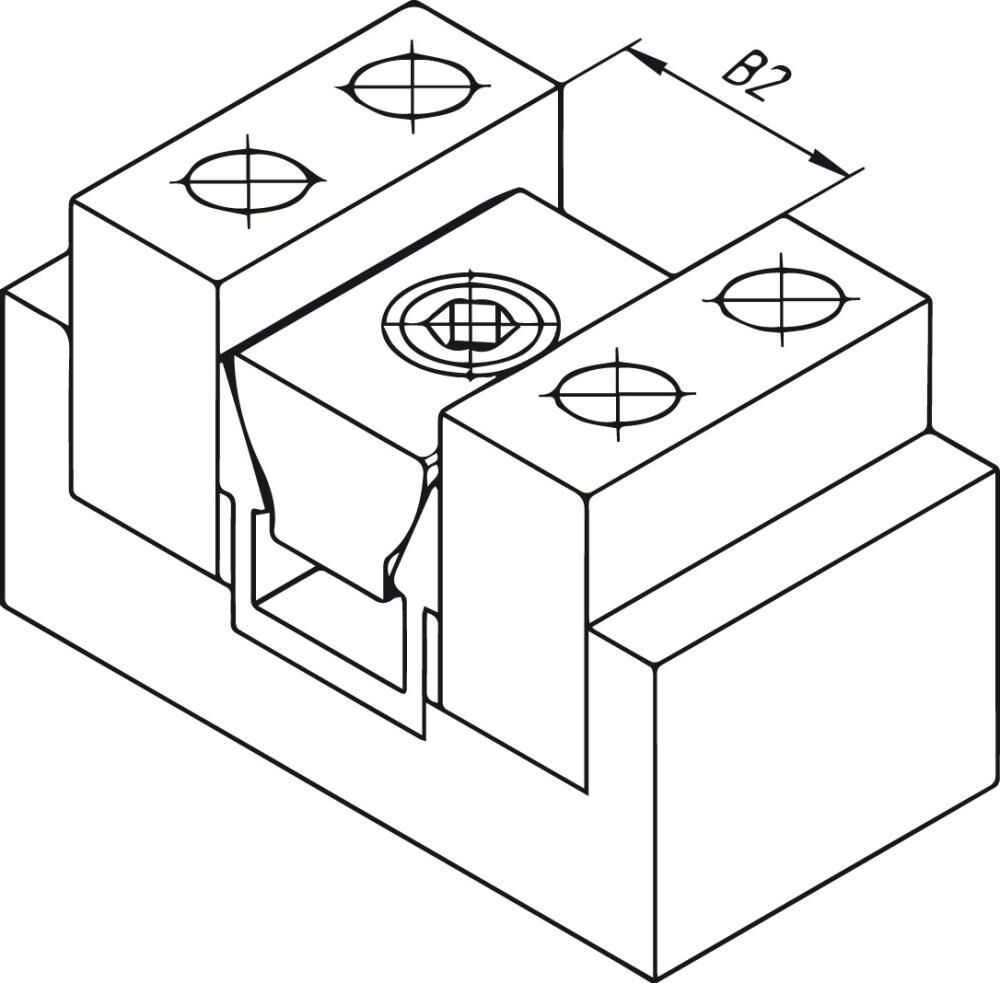

Anwendung: Mit einem Spannelement werden gleichzeitig 2 Werkstücke gespannt. Ideal zum Spannen von runden und rechteckigen Werkstücken.

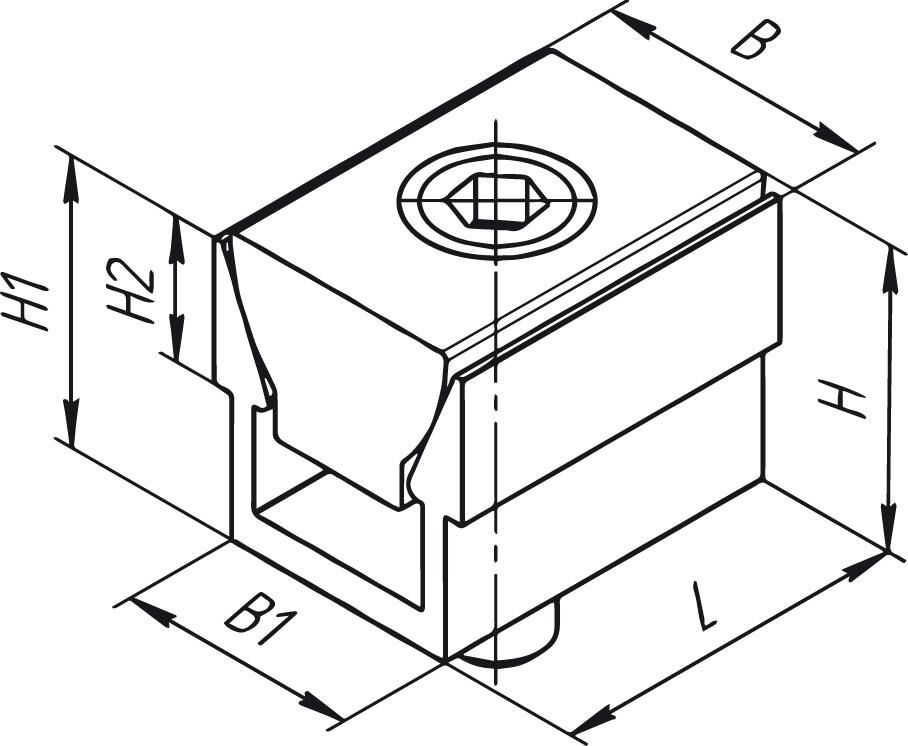

Eigenschaften:
Maß a: 9,1-10,0 mm
Maß B: 9,7 mm
Maß D: 7,9 mm
Maß e: 4,7 mm
Maß F: 9,5 mm
Spannkraft: 1,3 kN
Maß C: 11,9 mm
Schraube: M2,5
Stiftschlüsselgröße: 2,0 mm
Eigenschaften:
Maß a: 9,1-10,0 mm
Maß B: 9,7 mm
Maß D: 7,9 mm
Maß e: 4,7 mm
Maß F: 9,5 mm
Spannkraft: 1,3 kN
Maß C: 11,9 mm
Schraube: M2,5
Stiftschlüsselgröße: 2,0 mm
| Klemmkraft: | 1.3 kN |
|---|
