Produktinformationen "IBT Spannklemme Exzenter für Maschinentisch T-Nut 14"

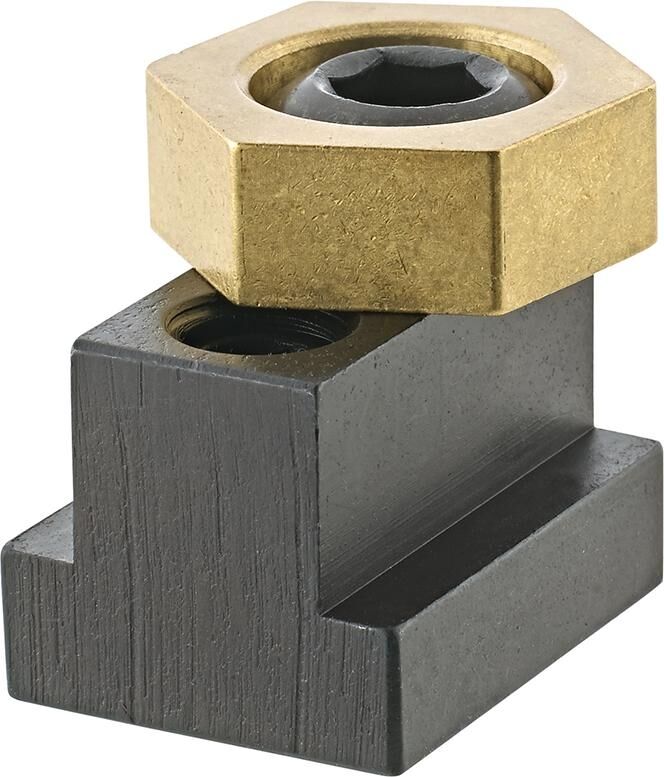

Exzenter-Spannklemme mit T-Nutenstein Universelles Spannsystem zur Spannung von allen Werkstückformen, egal ob rechtwinklig, schräg, konkav oder konvex. Ausführung: Die Besonderheit dieser Spannvorrichtung ist die Stahlschraube (Festigkeit 10.9) mit dem exzentrischen Kopf. Der Exzenter bewirkt die Spannbewegung bei sehr hoher Spannkraft. Als Klemmstück dient eine Messing-Sechskantscheibe. Anwendung: Mit Anschlagstiften und 1 oder 2 Spannschrauben kann jedes Werkstück in den unterschiedlichsten Formen geklemmt werden. Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche. Somit muss bei CNC-Programmierungen keine Rücksicht auf die Lage der Spannpratzen genommen werden. Zudem erlauben die geringen Baumaße eine platzsparende Mehrfachspannung. Die Spannklemmen können auch als Anschlag verwendet werden. Anwendung: Die vergüteten T-Nutensteine werden in die T-Nutenführung geschoben und mit einem Gewindestift arretiert. Die Spannung erfolgt über das Verdrehen der Exzenterschraube.

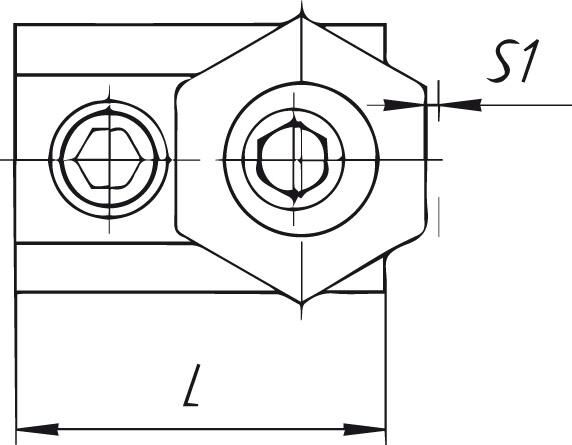

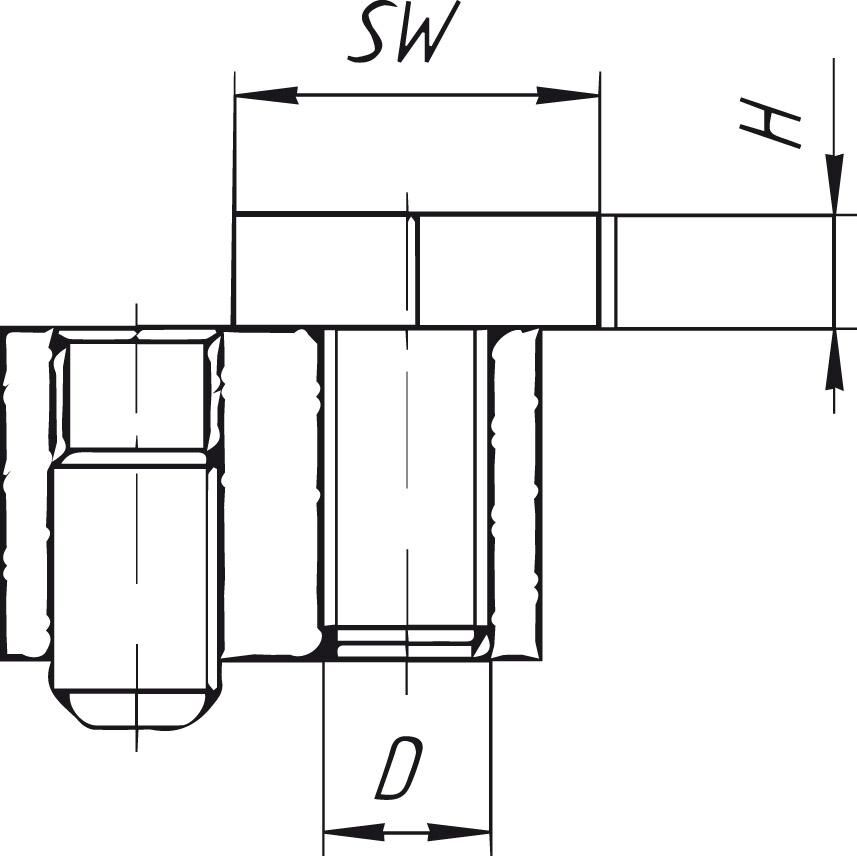

Eigenschaften:
Gewindelänge: 20 mm
Spannkraft: 9,0 kN
SW-Höhe K: 6,4 mm
Innensechskantgröße: 7 mm
Exzenterweg: 1,6 mm
SW S1: 21,0 mm
Exzenterschraube M: M10
T-Nutenbreite A: 14 mm

Ausführung:	mit T-Nut
Größe:	M14
