Produktinformationen "IBT Spannklemme Exzenter für Spannvorrichtung M12"

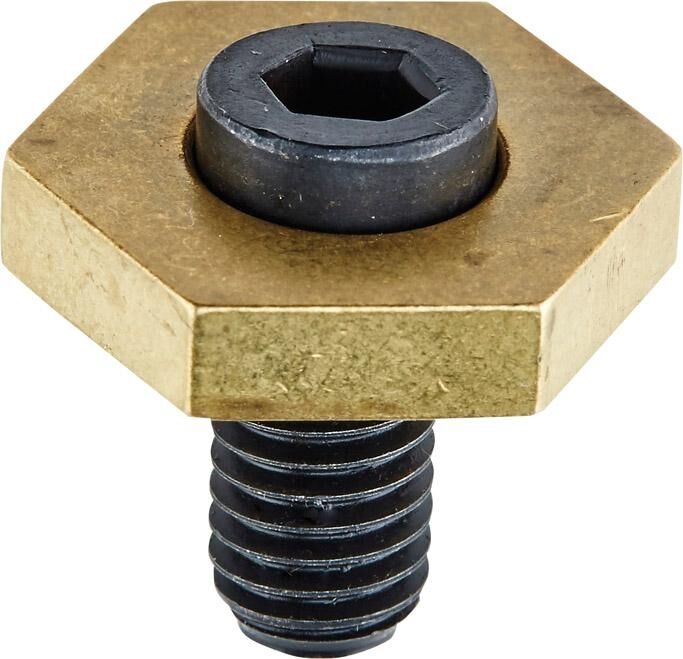

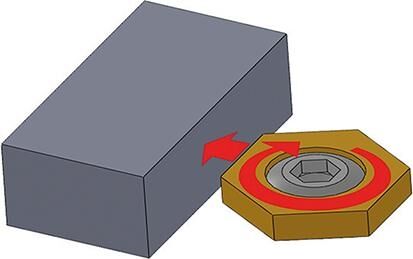

Exzenter-Spannklemme Universelles Spannsystem zur Spannung von allen Werkstückformen, egal ob rechtwinklig, schräg, konkav oder konvex. Ausführung: Die Besonderheit dieser Spannvorrichtung ist die Stahlschraube (Festigkeit 10.9) mit dem exzentrischen Kopf. Der Exzenter bewirkt die Spannbewegung bei sehr hoher Spannkraft. Als Klemmstück dient eine Messing-Sechskantscheibe. Anwendung: Mit Anschlagstiften und 1 oder 2 Spannschrauben kann jedes Werkstück in den unterschiedlichsten Formen geklemmt werden. Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche. Somit muss bei CNC-Programmierungen keine Rücksicht auf die Lage der Spannpratzen genommen werden. Zudem erlauben die geringen Baumaße eine platzsparende Mehrfachspannung. Die Spannklemmen können auch als Anschlag verwendet werden. Anwendung: Zum Einschrauben und Spannen auf Vorrichtungen.
Eigenschaften:
VE: 8
Spannkraft: 18,0 kN

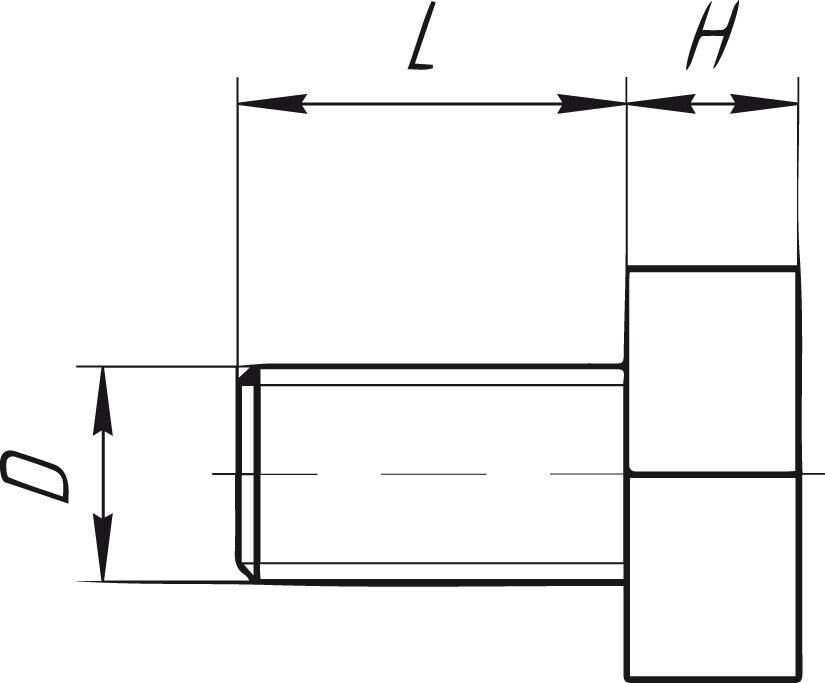

SW-Höhe K: 9,5 mm
Gewindelänge L: 25 mm
Innensechskantgröße: 8 mm
Exzenterweg: 2,0 mm

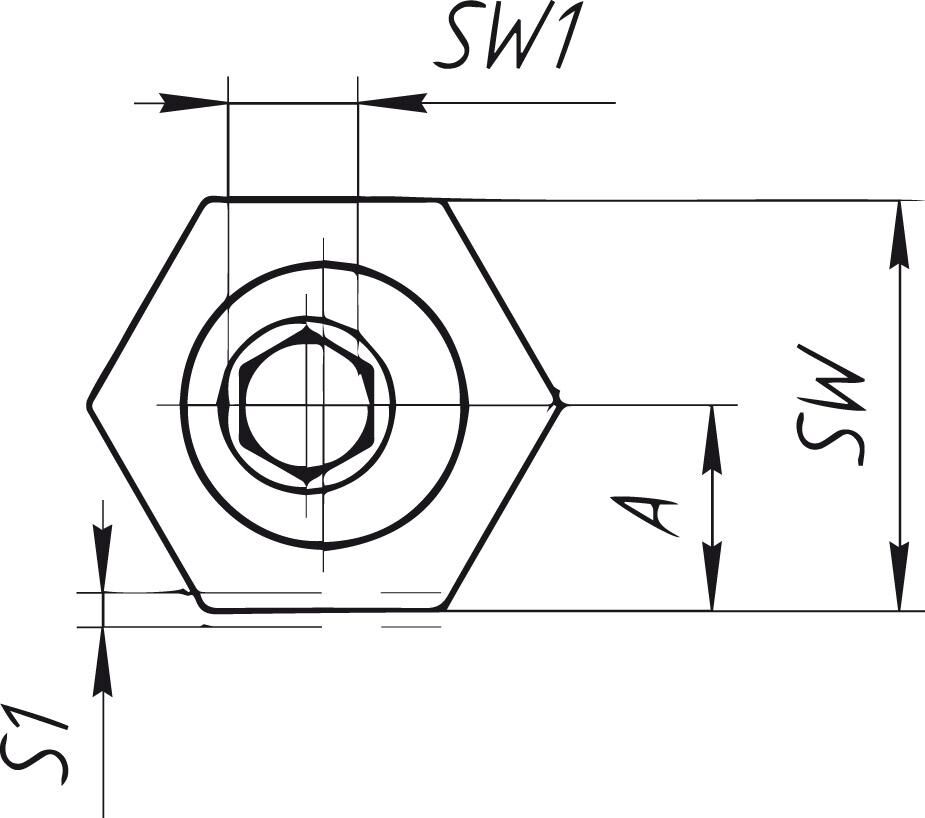

SW S1: 25 mm
Exzenterschraube M: M12

Ausführung:	ohne T-Nut
Größe:	M12
