Produktbeschreibung:
KS TOOLS 514.1108 1/4 Vierkant-Adapter, für 1/2 Stecknuss
mit Außensechskantantrieb nach DIN 3126 / ISO 1173 - C 6,3
Vierkantantrieb nach DIN3120 / ISO 1174 mit Kugelarretierung
ideal geeignet für Verschraubungen in Handwerk und Industrie
zum Einspannen in Elektroschrauber und Bohrmaschinen
sandgestrahlt
Spezial-Werkzeugstahl
Schnellwechseleinsatz FE für Gewindeschneid-Schnellwechselfutter, Typ FE 3
Ausführung: Ohne Sicherheitsrutschkupplung.
Hinweis: Bitte setzen Sie die Format Excellent Gewinde-Schnellwechseleinsätze ausschließlich mit den Original Format Excellent Gewindeschneid-futtern ein.

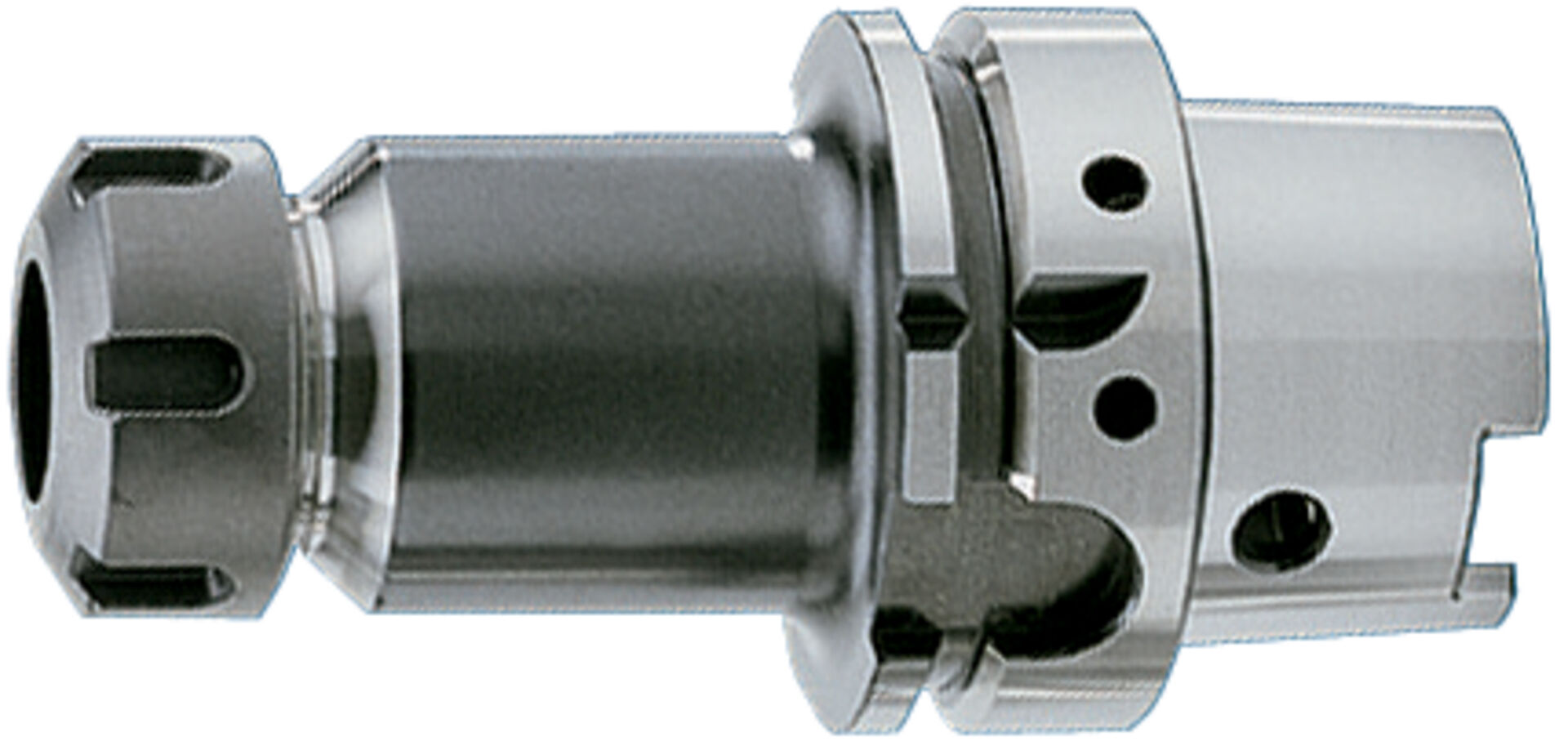

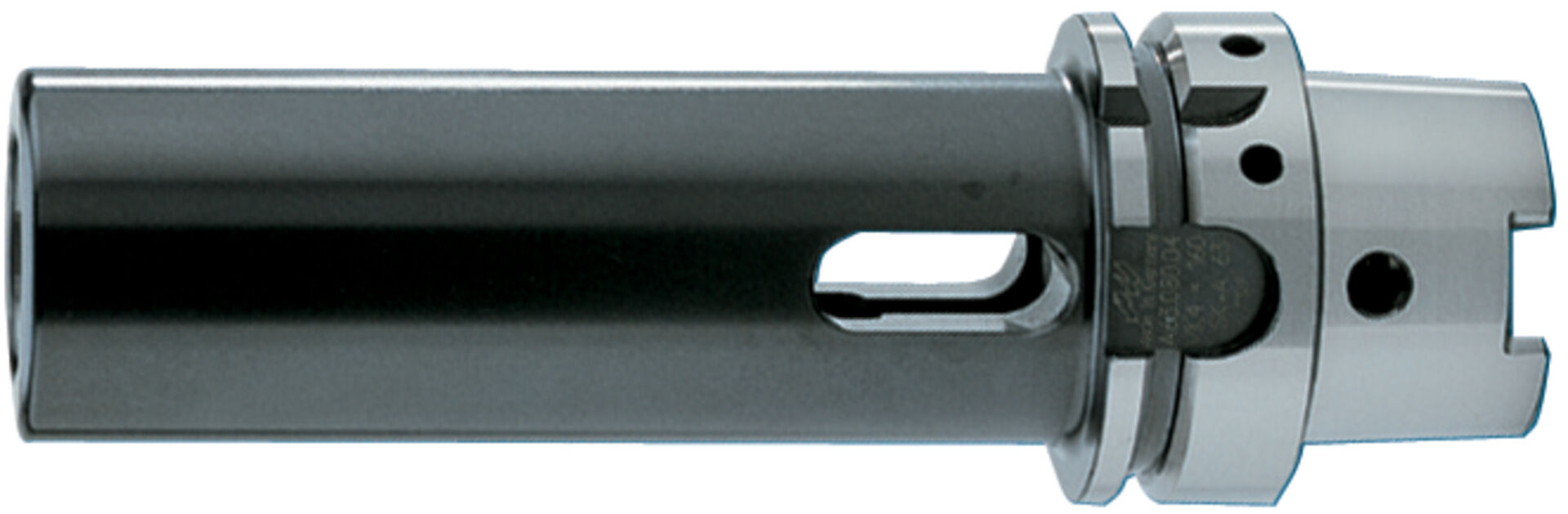

Spannzangenfutter Typ ER, DIN 69893, Form A, HSK 63Ausführung: Feingewuchtet. Aus speziellem Einsatzstahl für hoch beanspruchte Bauteile mit einer Zugfestigkeit im Kern von mind. 1000 N/mm². Gehärtet 58 -2 HRC. Alle Funktionsflächen bearbeitet. Genauer als DIN. Rundlaufgenauigkeit: < 0,003 mm. Wuchtgüte: G2.5 25000 min-1.Anwendung: Zum Spannen von Fräsern mit Zylinderschaft in Spannzangen nach DIN 6499. Lieferumfang: Spannzangenfutter komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft), ohne Kühlmittelrohr. Hinweis: Der Maß l2 gibt die maximale Einstecktiefe für Werkzeuge an.* Ohne Gewinde für Einstellschraube.

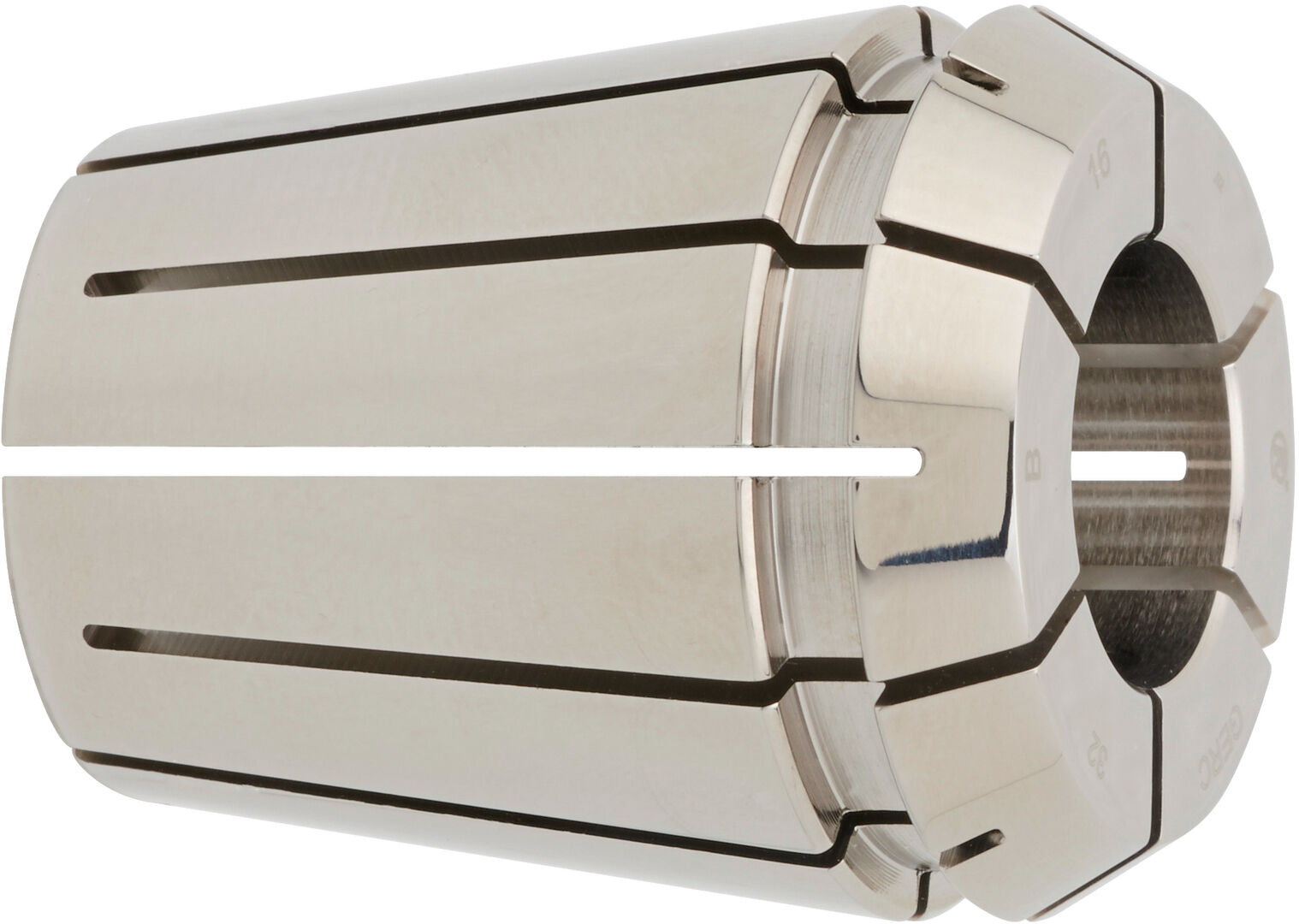

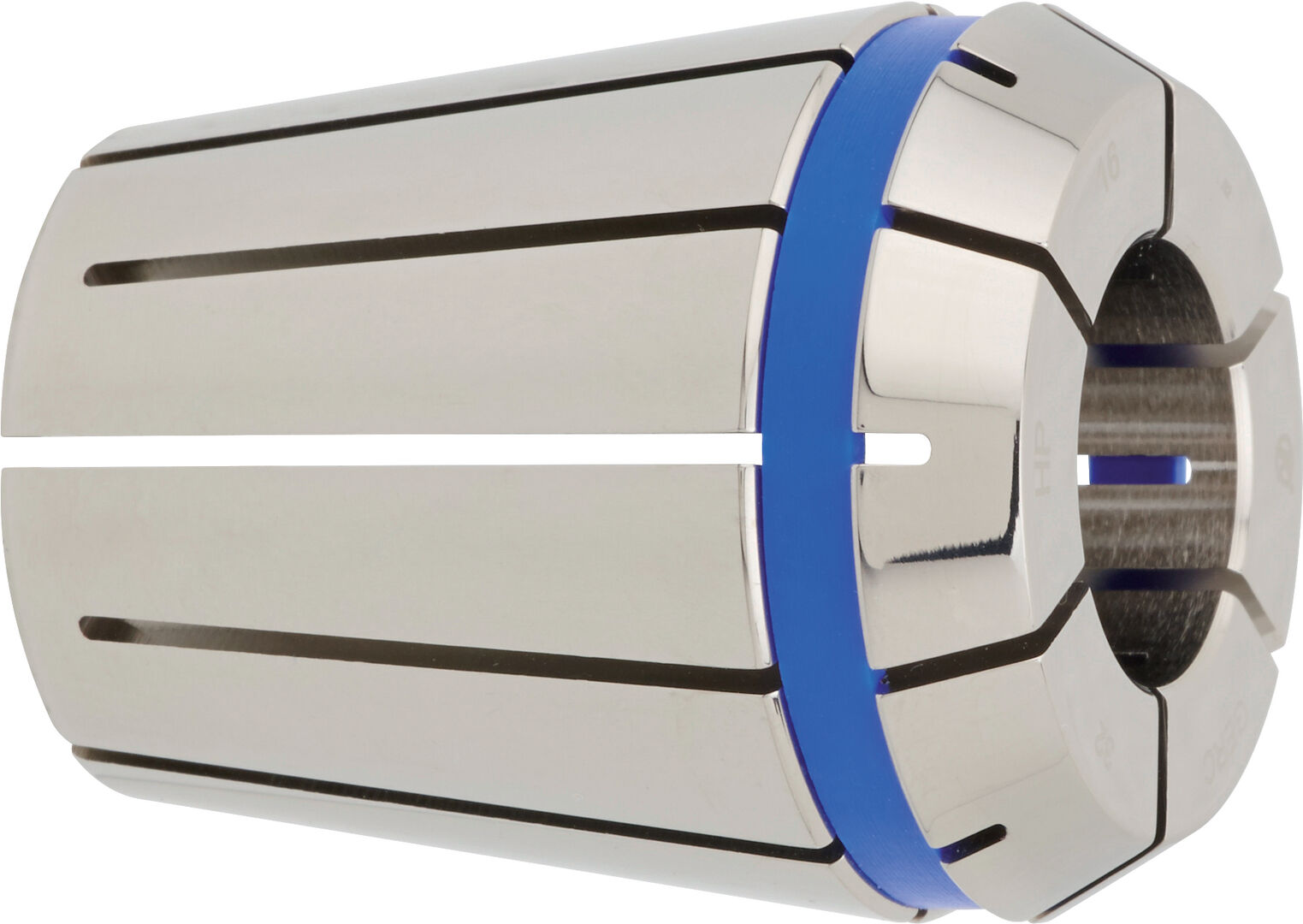

Präzisions-Spannzange GERC 16 – System ER
Ausführung: ISO 15488-B (alt DIN 6499). Diese Spannzangen setzen einen Standard hinsichtlich der Präzision von Standard-Spannzangenfuttern. Die Super-Finish-Ausführung, mit einer Rautiefe von < 1,6 µm, bietet einen höheren Traganteil, höhere Steifigkeit und Haltekräfte sowie höhere Systemrundlaufgenauigkeit. Sie sind alle mit der neuen FAHRION Protect Beschichtung gegen Korrosion geschützt.
• Präzise – Rundlauf- und Wiederholgenauigkeit 5 µm.
• Stabil – Nur 12 Schlitze genügen, um die geforderte Spanndurchmesserüberbrückung nach DIN ISO 15488-B zu erreichen. Im Vergleich zu 16-fach geschlitzten Spannzangen haben diese Spannzangen wesentlich weniger die Neigung, sich im unteren Spannbereich zu verschränken.
• Schonend – Sämtliche Längskanten sind nicht nur entgratet, sondern auch zusätzlich verrundet, was den Innenkonus des Spannzangenfutters vor möglichen Markierungen schützt. Dies ist Voraussetzung, damit eine gleichbleibend hohe Rundlaufgenauigkeit gewährleistet ist.
Anwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835-B, 1835-E, 6535-B und 6535-E.
Hinweis: Die Spanndurchmesserüberbrückung ist 1 mm (unter Ø 2,0 mm = 0,5 mm). Angegeben wird immer der größte Ø, d. h., Ø 16 mm spannt zurück auf Ø 15 mm (Beschriftung z. B. GERC 32 F 470 E16).
Mechanische SpannzangeAusführung: Grundkörper aus brüniertem Stahl. Mechanik im Grundkörper ist geschützt gegen Schmutz und Kühlmittel. Umlaufender Spannrand für die Befestigung auf den Maschinentisch. An der Unterseite Aufnahme für AMF-Zero-Point-System. Anwendung: Zum Spannen von komplexen Werkstückkonturen. Schneller und einfacher Austausch der Spannzangen. Lieferumfang: Grundkörper und Spannzange.
Schnellwechseleinsatz FE für Gewindeschneid-Schnellwechselfutter, Typ FE1
Ausführung: Ohne Sicherheitsrutschkupplung.
Hinweis: Bitte setzen Sie die Format Excellent Gewinde-Schnellwechseleinsätze ausschließlich mit den Original Format Excellent Gewindeschneid-futtern ein.
Spannzange ER 32 – System ER
Ausführung: Doppelt geschlitzt. System ER, Rundlaufgenauigkeit < 0,007 mm. Eine Walkbewegung der Fräser ist ausgeschlossen, dadurch hohe Präzision bei der Zerspanung und lange Standzeit.
Anwendung: Mehrbereichs-Spannzange ab Ø 2 mm zum Spannen bis max. 1 mm unter Nenndurchmesser (ER11 0,5 mm).
Ausführung:
doppelt geschlitzt
|
Außen-Ø:
2 mm
|
DIN:
DIN6499B
|
Länge:
31,5 mm
|
Nenn-Ø:
0,5 mm
|
Typ:
für ER20
|
Ø:
21 mm
Spannzange ER 20 – System ER
Ausführung: Doppelt geschlitzt. System ER, Rundlaufgenauigkeit < 0,007 mm. Eine Walkbewegung der Fräser ist ausgeschlossen, dadurch hohe Präzision bei der Zerspanung und lange Standzeit.
Anwendung: Mehrbereichs-Spannzange ab Ø 2 mm zum Spannen bis max. 1 mm unter Nenndurchmesser (ER11 0,5 mm).
Spannzange ER 25 – System ER
Ausführung: Doppelt geschlitzt. System ER, Rundlaufgenauigkeit < 0,007 mm. Eine Walkbewegung der Fräser ist ausgeschlossen, dadurch hohe Präzision bei der Zerspanung und lange Standzeit.
Anwendung: Mehrbereichs-Spannzange ab Ø 2 mm zum Spannen bis max. 1 mm unter Nenndurchmesser (ER11 0,5 mm).
Spannzange ER 16 – System ER
Ausführung: Doppelt geschlitzt. System ER, Rundlaufgenauigkeit < 0,007 mm. Eine Walkbewegung der Fräser ist ausgeschlossen, dadurch hohe Präzision bei der Zerspanung und lange Standzeit.
Anwendung: Mehrbereichs-Spannzange ab Ø 2 mm zum Spannen bis max. 1 mm unter Nenndurchmesser (ER11 0,5 mm).
Spannzange ER 11 – System ER
Ausführung: Doppelt geschlitzt. System ER, Rundlaufgenauigkeit < 0,007 mm. Eine Walkbewegung der Fräser ist ausgeschlossen, dadurch hohe Präzision bei der Zerspanung und lange Standzeit.
Anwendung: Mehrbereichs-Spannzange ab Ø 2 mm zum Spannen bis max. 1 mm unter Nenndurchmesser (ER11 0,5 mm).
Spannzange ER 40 – System ER
Ausführung: Doppelt geschlitzt. System ER, Rundlaufgenauigkeit < 0,007 mm. Eine Walkbewegung der Fräser ist ausgeschlossen, dadurch hohe Präzision bei der Zerspanung und lange Standzeit.
Anwendung: Mehrbereichs-Spannzange ab Ø 2 mm zum Spannen bis max. 1 mm unter Nenndurchmesser (ER11 0,5 mm).
Außen-Ø:
33 mm
|
DIN:
DIN 6499 B_2357
|
Länge:
40 mm
Spannzange ER 32 – System ER
Ausführung: Doppelt geschlitzt. System ER, Rundlaufgenauigkeit 0,015 mm. Eine Walkbewegung der Fräser ist ausgeschlossen, dadurch hohe Präzision bei der Zerspanung und lange Standzeit.
Anwendung: Mehrbereichs-Spannzange ab Ø 2 mm zum Spannen bis max. 1 mm unter Nenndurchmesser (ER11 0,5 mm).
Zangenschlüssel
Ausführung: DIN ISO 5743. Aus Chrom-Vanadium-Elektrostahl, in Öl gehärtet und angelassen. Parallel geführte, glatte Greifbacken, Einstellung per Knopfdruck, mit einer Hand verstellbar. Arbeiten nach dem Ratschenprinzip mit extrem hoher Klemmkraft durch 10-fache Handkraftverstärkung.
Anwendung: Hervorragend geeignet zum Greifen, Halten, Pressen und Biegen von Werkstücken, auch für die schonende Montage von oberflächenveredelten Armaturen durch spielfreie Flächenpressung sowie zum Brechen von Fliesen geeignet.
Kopf atramentiert, Griffe mit Kunststoff überzogen.

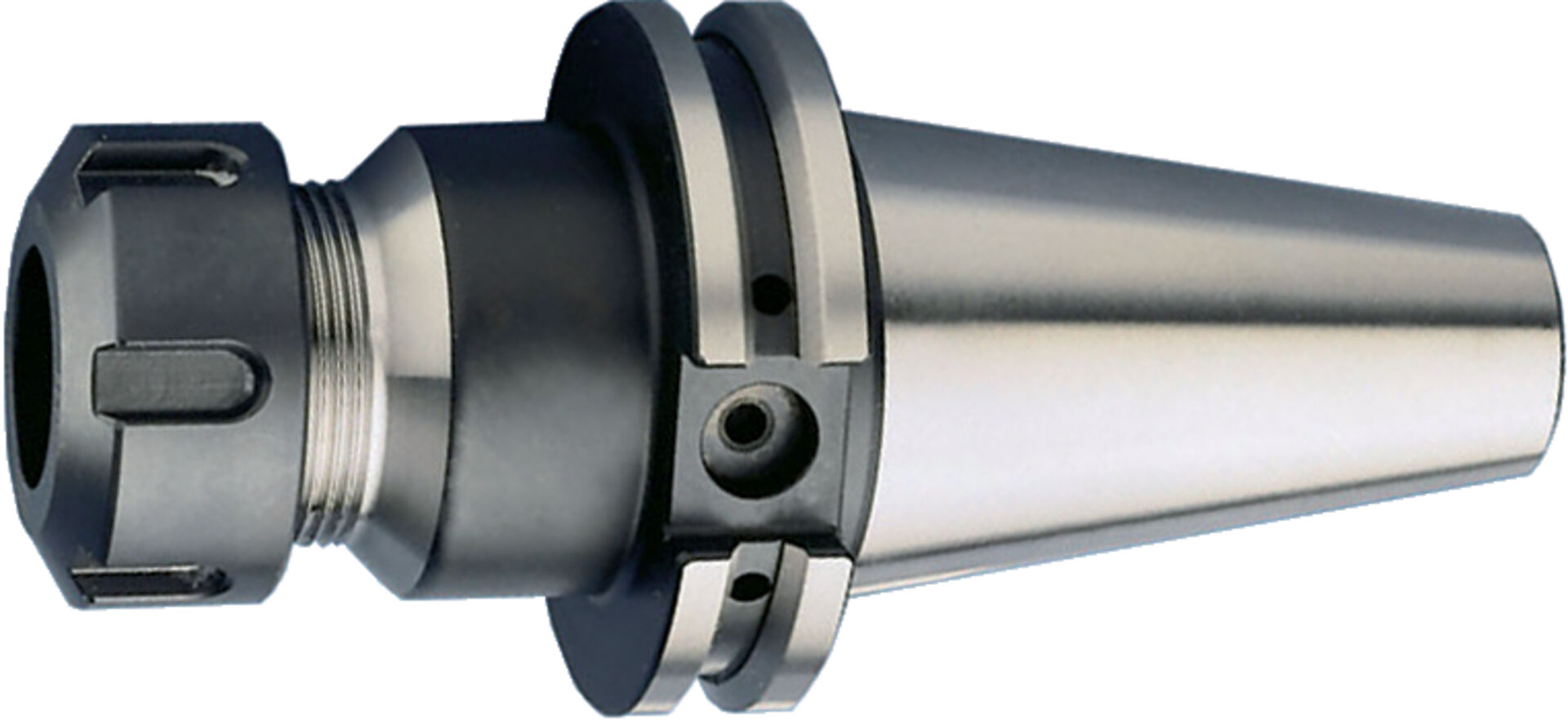

Spannzangenfutter Typ ER, ISO 7388-1 (DIN 69871), Form AD/B, SK 50, Wuchtgüte G6.3 12000 min-1
Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca. 950 N/mm² und einer Härtetiefe von mind. 0,5 mm. Kegel nach DIN 254.
Kegelwinkeltoleranz: AT3
Oberflächenrauigkeit des Kegels: Ra < 0,001 mm
Gehärtet: 58 ± 2 HRC
Anwendung: Zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO 15488 (DIN 6499). Für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung. Erhöhte Zerspanleistung durch höhere Drehzahlen, Vorschübe und größere Spantiefe. Die erhöhte Laufruhe durch vibrationsarme Geometrie sorgt für eine bessere Oberflächengüte und schont Werkzeug, Spindel und Maschine.
Lieferumfang: Spannzangenfutter komplett mit Spannmutter.
Spannzangenfutter Typ ER, BT 40
Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca. 950 N/mm² und einer Härtetiefe von mind. 0,5 mm. Kegel nach DIN 254.
Kegelwinkeltoleranz: AT3
Oberflächenrauigkeit des Kegels: Ra < 0,001 mm
Gehärtet: 58 ± 2 HRC
Anwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen nach DIN 6499 (ER).
Lieferumfang: Spannzangenfutter komplett mit Spannmutter.
Spannzange ER 16 – System ER
Ausführung: Doppelt geschlitzt. System ER, Rundlaufgenauigkeit 0,015 mm. Eine Walkbewegung der Fräser ist ausgeschlossen, dadurch hohe Präzision bei der Zerspanung und lange Standzeit.
Anwendung: Mehrbereichs-Spannzange ab Ø 2 mm zum Spannen bis max. 1 mm unter Nenndurchmesser (ER11 0,5 mm).
12,36 €*
