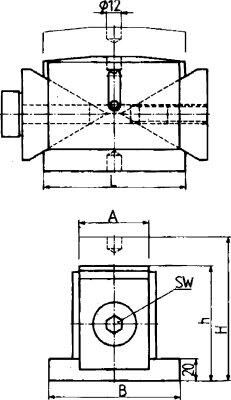

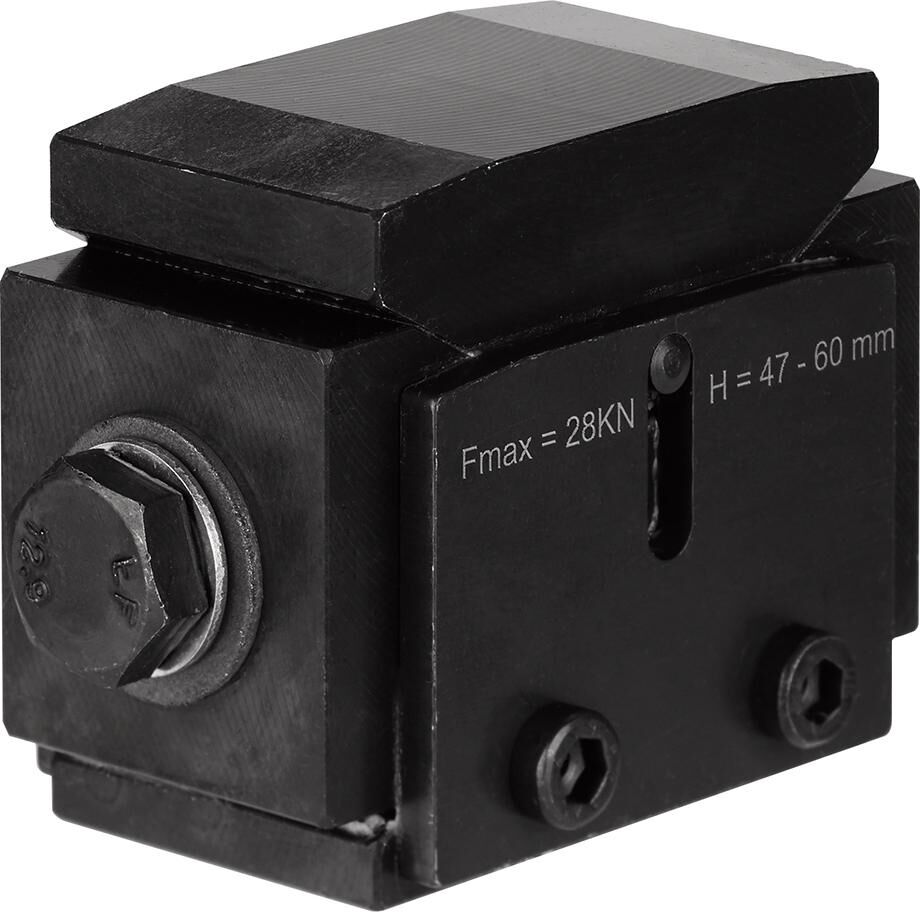

FORMAT Richtkeil 63/50-63mm HERKULES
Richtkeil mit Innensechskant Ausführung: Aus vergütetem Sphäroguss und Stahl, im Brünierton angelassen. Mit Zentrierloch Ø 12 mm. Der Richtkeil lässt sich mit üblicher Handkraft bei einer Belastung von 1/3 der Tragkraft (F max.) leicht verstellen. Die feinbearbeiteten Keilflächen erlauben ein ruhiges, feinfühliges Verstellen, genauer als 1/10 mm, wahlweise durch Rändelschraube oder Sechskantschraubendreher. Durch die doppelte Keilwirkung sind präzise vertikale Bewegungen ohne ein seitliches Verschieben gewährleistet. Anwendung: Zum Spannen von schwierigen Guss- oder Schmiedestücken auf großen Werkzeugmaschinen. Zudem besteht die Möglichkeit, den Richtkeil auf „schwere Schraubböcke“ aufzusetzen. Hierzu wird ein Zylinderstift DIN 6325 (12 x 30 mm) benötigt. Lieferumfang: Richtkeil mit Kugelaufsatz. * H mm/U = Höhenverstellung pro Umdrehung.Eigenschaften:Größe: 63Schlüsselweite: 8 mmb2: 60 mm~L1: 65 mmA: 40 mmTragkraft: 35 kNHöhenverstellung h-H: 50-63 mmH* mm/U: 0,86

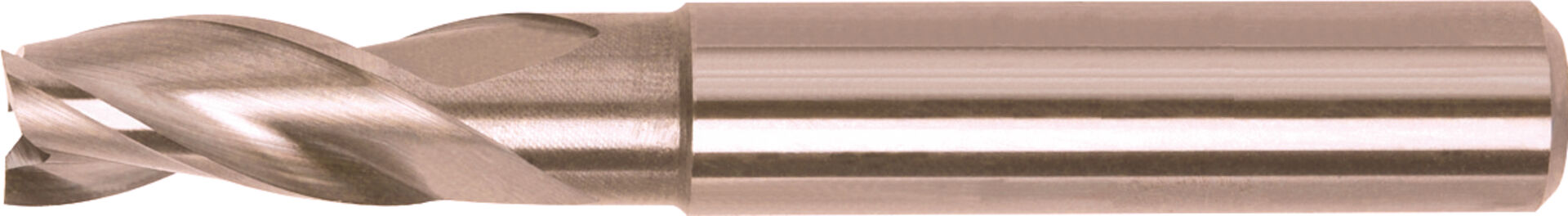

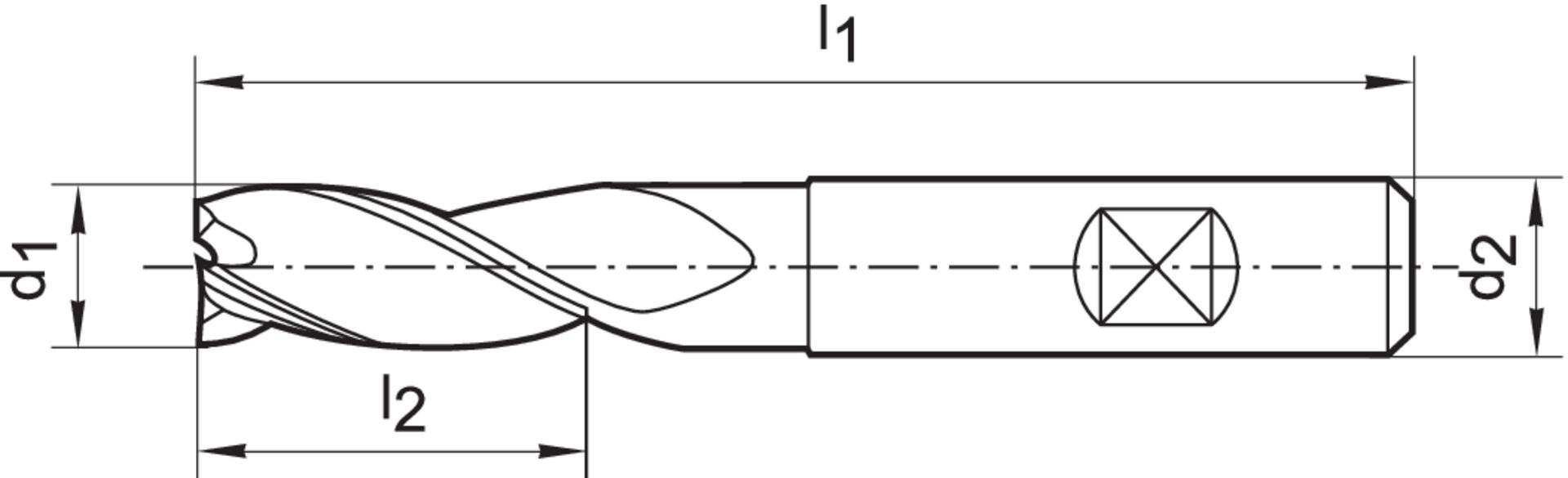

FORMAT Schaftfräser 14,0mm DIN6527L VHM HA Z 3
VHM-Schaftfräser Ausführung: Typ N, DIN 6527, 30°, mit Zentrumschnitt. Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten sowie für die universelle Bearbeitung. Für Frästiefen bis max. 1,5 x D. Gegenüber einem 2-Schneider ist der Vorschub um ca. 50 % höher. VHM (K10/K20).Eigenschaften:Typ: Typ NDurchmesser: 14,00 mmStähle bis 1000 N/mm²: 60DIN: DIN 6527-LSchneidstoff: VHMStähle bis 850 N/mm²: 60Gusseisenwerkstoffe: 70Kupfer, Messing, Bronzen: 50Al, Al- und Mg-Leg.: 180Ti, Ti-Leg. und Sonderstähle: 25Schaft-Ø d2 = h6: 14 mmZähnezahl: 14 mmSchaft: 22 mmfz: 0,054 mmSchneidenlänge l2: 83 mmØ d1 = k10: 14,00 mm
FORMAT Flachsenker M22 HSS KL MK
Flachsenker mit Morsekgelschaft Ausführung: Spiralgenutet, mit festem Führungszapfen. Anwendung: Zum Versenken von Innensechskantschrauben DIN 912, DIN 6912 und DIN 7984 sowie Zylinderschrauben DIN 84 (ISO 1207). Hinweis: Weitere Abmessungen auf Anfrage lieferbar.Eigenschaften:Gesamtlänge: 205 mmDurchmesser: M22Stähle bis 1000 N/mm²: bedingt geeignetSchneidstoff: HSSStähle bis 850 N/mm²: empfohlenAl, Al- und Mg-Leg.: empfohlenfür Gewinde: M22Zapfen-Ø: 19,5 mmSenker-Ø: 36 mmSchaft MK: 3
FORMAT Maschinengewindebohrer 1 / 2 Zoll NPT HSSE
Maschinengewindebohrer, kurz, Einschnittgewindebohrer Anwendung: Für NPT-Gewinde. Hinweis: Diese Gewindebohrer sind sowohl als Maschinengewindebohrer als auch als Hand-Gewindebohrer (nur Fertigschneider) einsetzbar.Eigenschaften:Beschichtung: blankGesamtlänge: 80 mmStähle bis 1000 N/mm²: 8Schneidstoff: HSSEStähle bis 850 N/mm²: 10Ausführung: 1 / 2 ZStähle bis 1400 N/mm²: 6Al, Al- und Mg-Leg.: 15Schaft-Ø: 16 mmGewinde: NPT 1/2 inchKernloch-Ø: 17,70 mmSchaft-vierkant: 12,0 mmGewinde-Ø: 21,900 mmGänge per inch: 14,0

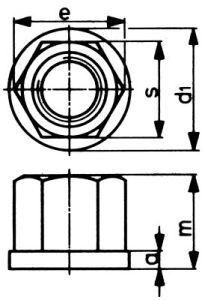

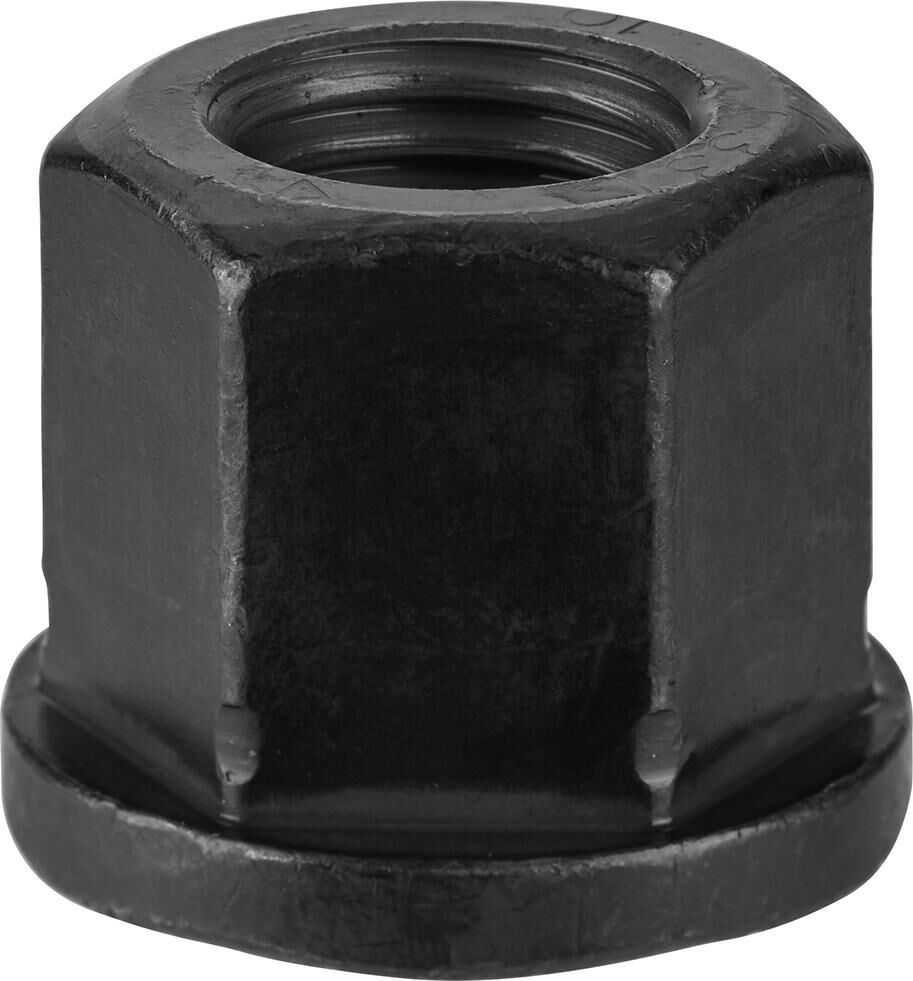

FORMAT Sechskantmutter M20 geschmiedet DIN6331
Sechskantmutter mit Bund Ausführung: Höhe 1,5 d. Geschmiedet und vergütet. Ein Ende mit Bund, daher entfällt der Einsatz von Unterlegscheiben, wenn die Größe der Bohrung oder des Spannschlitzes das erlaubt. Material: Vergütungsstahl auf Festigkeitsklasse 10.Eigenschaften:Gewinde: M20Maß e: 33,50 mmSechskant Schlüsselweite: 30 mmHöhe m: 30 mmBund-Ø: 37 mmHöhe a: 6,0 mm

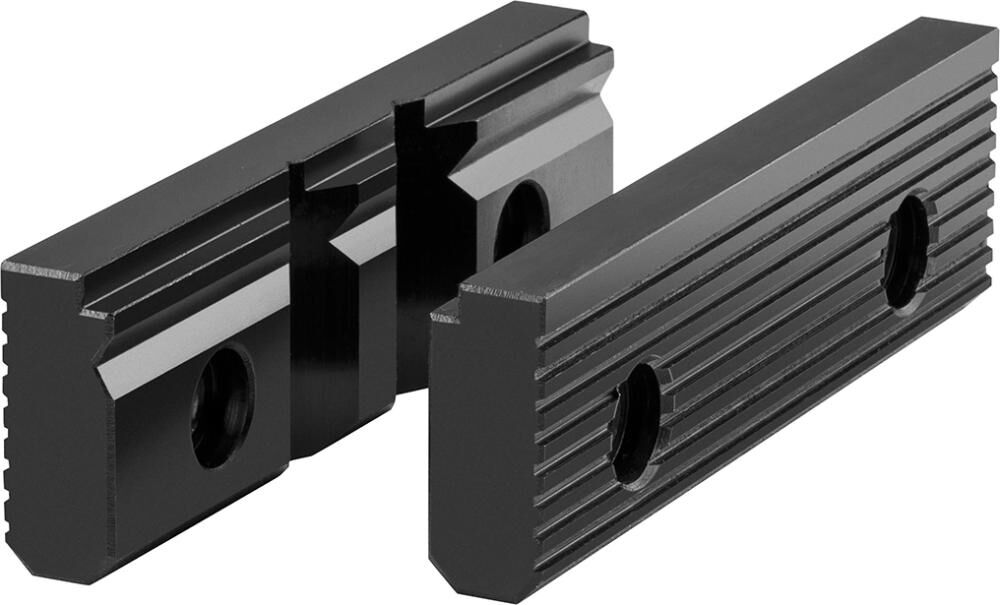

RÖHM Prismen-und Normalbacke SBO Gr. 3 135mm
Prismenbacken und Normalbacken Typ SBO für Maschinenschraubstock Modell RS/UZ/RBA Ausführung: Mit Werkstückauflage. Ungehärtet und brüniert.Eigenschaften:für Größe: 3Backenbreite: 135 mm
FORMAT Maschinengewindebohrer M16x1,50 Form C DIN374 HSSE
Grundloch-Maschinengewindebohrer Anwendung: Für metrische Feingewinde nach DIN 13.Eigenschaften:Beschichtung: dampf.Gesamtlänge: 100 mmStähle bis 1000 N/mm²: 8DIN: DIN 374Schneidstoff: HSSEStähle bis 850 N/mm²: 10Ausführung: HSSE M 16 x 1,50Stähle bis 1400 N/mm²: 6Al, Al- und Mg-Leg.: 15Schaft-Ø: 12,0 mmGewinde: M16Kernloch-Ø: 14,50 mmSchaft-vierkant: 9,0 mmGewinde x Steigung: M16 x 1,50 mmNorm: DIN 374
FORMAT Gewindeformer M5 6 Form C 6GX DIN371 HSSE TiN
Maschinengewindeformer Ausführung: Mit Einlauflänge Form C (2–3 Gänge). M3–M10 DIN 371 mit verstärktem Schaft, M12–M16 DIN 376 mit Überlaufschaft. Anwendung: Für metrische Regelgewinde nach DIN 13. Besonders für alle formbaren Werkstoffe wie Baustähle, Automatenstähle, Einsatzstähle, Vergütungsstähle, Kaltarbeitsstähle, Warmarbeitsstähle, Nitrierstähle, nicht rostende Stähle, Aluminium, Al-Legierungen, Kupfer, Cu-Legierungen, Messing und Bronzen verwendbar. Hinweis: Toleranzfeld ISO 6GX und 6HX: Zusatz "X" kennzeichnet einen speziellen Toleranzbereich für Gewindformer, da das verformte Material zum Zrückfedern neigt.Eigenschaften:Gesamtlänge: 70 mmStähle bis 1000 N/mm²: 12DIN: DIN 371Schneidstoff: HSSEStähle bis 850 N/mm²: 10Ausführung: mit verstärktem SchaftStähle bis 1400 N/mm²: 8Rost- und säurebeständige Stähle INOX: 8Al, Al- und Mg-Leg.: 15Ti, Ti-Leg. und Sonderstähle: 6Schaft-Ø: 6,0 mmGewinde: M5Steigung: 0,80 mmKernloch-Ø: 4,65 mmSchaft-vierkant: 4,9 mmGewindeart: MetrischGewinde x Steigung: M5 x 0,80 mmNorm: DIN 371
IBT Spannklemme Exzenter für Spannvorrichtung M12
Exzenter-Spannklemme Universelles Spannsystem zur Spannung von allen Werkstückformen, egal ob rechtwinklig, schräg, konkav oder konvex. Ausführung: Die Besonderheit dieser Spannvorrichtung ist die Stahlschraube (Festigkeit 10.9) mit dem exzentrischen Kopf. Der Exzenter bewirkt die Spannbewegung bei sehr hoher Spannkraft. Als Klemmstück dient eine Messing-Sechskantscheibe. Anwendung: Mit Anschlagstiften und 1 oder 2 Spannschrauben kann jedes Werkstück in den unterschiedlichsten Formen geklemmt werden. Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche. Somit muss bei CNC-Programmierungen keine Rücksicht auf die Lage der Spannpratzen genommen werden. Zudem erlauben die geringen Baumaße eine platzsparende Mehrfachspannung. Die Spannklemmen können auch als Anschlag verwendet werden. Anwendung: Zum Einschrauben und Spannen auf Vorrichtungen.Eigenschaften:VE: 8Spannkraft: 18,0 kNSW-Höhe K: 9,5 mmGewindelänge L: 25 mmInnensechskantgröße: 8 mmExzenterweg: 2,0 mmSW S1: 25 mmExzenterschraube M: M12
FORMAT Maschinenreibahle Reibahle 11,0mm Hartmetall DIN8093BK10
HM-Maschinenreibahle Ausführung: Vollhartmetall bis Nenn-Ø 9,0 mm, hartmetallbestückt ab Nenn-Ø 10,0 mm, mit langem Schneidenteil, kurzem Anschnitt und ungleicher Zahnteilung. Somit wird eine saubere und genaue Bohrung erzielt. Anwendung: Zum Reiben von Durchgangsbohrungen, wegen des kurzen Anschnitts bedingt auch zum Reiben von Grundlöchern geeignet.Eigenschaften:Gesamtlänge: 142 mmDurchmesser: 11,00 mmStähle bis 1000 N/mm²: geeignetSchneidstoff: HMStähle bis 850 N/mm²: empfohlenGusseisenwerkstoffe: empfohlenAusführung: Hartmetall (K10)Kupfer, Messing, Bronzen: empfohlenStähle bis 1400 N/mm²: bedingt geeignetStähle bis 42 HRC: empfohlenRost- und säurebeständige Stähle INOX: empfohlenAl, Al- und Mg-Leg.: empfohlenTi, Ti-Leg. und Sonderstähle: empfohlenStähle bis 52 HRC: bedingt geeignetSchaft-Ø h9: 10,0 mmNenn-Ø: 11,0* mmSchneidenlänge: 41,0 mm
HAIMER Spannzangenfutter BT50 extra lang JISB6339MAS/BT
Spannzangenfutter Typ ER, BT 40 Ausführung: Feingewuchtet. Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca. 950 N/mm² und einer Härtetiefe von mind. 0,5 mm. Alle Funktionsflächen feinbearbeitet und garantierte Qualität durch doppelte 100 % Kontrolle. Kegeltoleranz: AT3 Gehärtet: 60 –2 HRC Anwendung: Zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO (früher DIN 6499). Lieferumfang: Spannzangenfutter komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft). Hinweis: Das Maß l2 gibt die maximale Einstecktiefe für Werkzeuge an.Eigenschaften:Ausführung: extra langSchaft: BT40Toleranz: AT3Ø D1: 63Form: Form AD/Bd12: 63 mmL1: 160Spannbereich: 2,5-26,0 mm~L1: 160 mmBT: 40Zugfestigkeit: 950 N/mm²Spannzange: ER40
RÖHM Dreibackensatz AB 125mm DIN6350
Aufsatzbacke, 3-teilger Satz Ausführung: Aus 16MnCr5, ungehärtet.Eigenschaften:DIN: DIN6350Größe: 125 mmBackenbreite: 26,5 mmBackenhöhe: 38 mmBackenlänge: 62 mmBackengröße: 125 mm

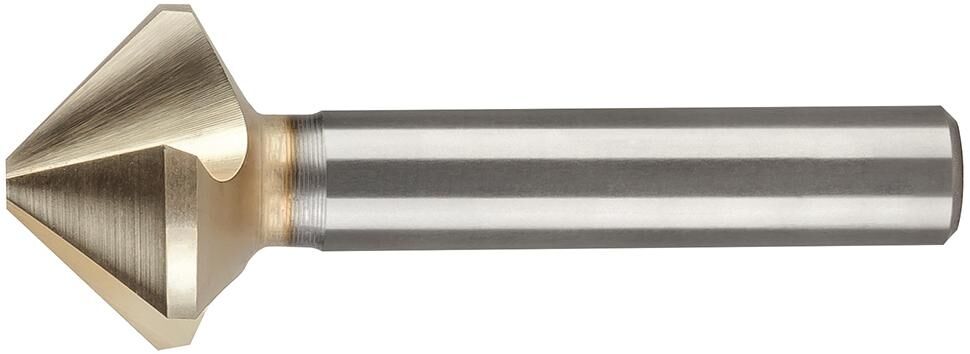

BECK Kegelsenker 12,40mm 90Grad ungleich geteilt DIN335 C HSS TiAlN
Kegel- und Entgratsenker mit ungleicher Teilung, 90° Ausführung: Besonders gute Schneideigenschaften dank der ungleich geteilten Schneiden. Reduzierung der Vorschubkraft und Ratterbildung an der Senkoberfläche durch reduzierte Axial- und Radialkraft. Anwendung: Die starke ungleiche Teilung ermöglicht einen besonders ruhigen Lauf beim Senken, die Oberfläche wird dadurch sauberer und die Schneidenbelastung auf ein Minimum reduziert. Für Versenk- und Entgratarbeiten für Senkschrauben DIN 963, DIN 964, DIN 965 und DIN 966 in einem Zug geeignet.Eigenschaften:Typ: DIN 335-CSchneidstoff: HSSAusführung: Z3Schaft-Ø: 8 mmWinkel: 90°Nenn-Ø: 12,4 mmkleinster Ø: 2,8 mm

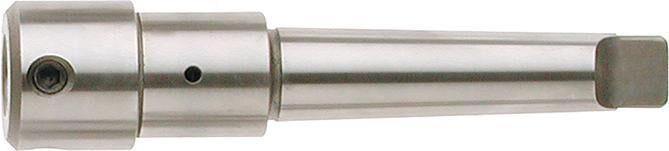

BDS Aufnahme MK2 manuelle Innenschmierung
Aufnahmehalter für Kernbohrer Werkzeughalter für Kernbohrer mit Weldonschaft. Mit manueller Innenkühlung. Passend für alle Maschinen mit Bohrspindel MK 2/MK 3 bzw. MK 4. Passende Aufnahmen/Adapter auf Anfrage lieferbar.Eigenschaften:Morsekegel MK: 2K: 2

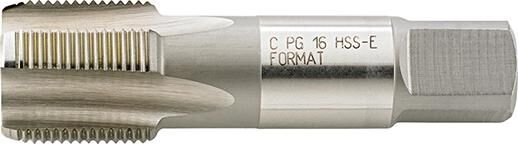

FORMAT Maschinengewindebohrer PG 13,5 Form C DIN40432 HSSE
Maschinengewindebohrer Anwendung: Für Stahlpanzerrohr-Gewinde DIN 40430.Eigenschaften:Beschichtung: blankGesamtlänge: 80 mmStähle bis 1000 N/mm²: 8DIN: DIN 40432Schneidstoff: HSSEStähle bis 850 N/mm²: 10Ausführung: C HSSE PG 13,5Stähle bis 1400 N/mm²: 6Al, Al- und Mg-Leg.: 15Schaft-Ø: 16 mmGewinde: PG 13,5Kernloch-Ø: 19,00 mmSchaft-vierkant: 12,0 mmGewinde-Ø: 20,4 mmGänge per inch: 18Norm: DIN 40432
FORMAT Maschinengewindebohrer UNC 5/16 Zoll 18 blank HSSE
Durchgangsloch-Maschinengewindebohrer Ausführung: Mit Schälanschnitt Form B (4–5 Gänge). Anwendung: Für UNC-Gewinde, Einheits-Grobgewinde, ANSI B1.1. Besonders für allg. Stähle, Baustähle, Automatenstähle, Einsatzstähle und Vergütungsstähle verwendbar.Eigenschaften:Beschichtung: blankGesamtlänge: 90 mmStähle bis 1000 N/mm²: 8DIN: DIN 2184-1Schneidstoff: HSSEStähle bis 850 N/mm²: 10Ausführung: mit verstärktem SchaftStähle bis 1400 N/mm²: 6Al, Al- und Mg-Leg.: 15Schaft-Ø: 8,0 mmGewinde: UNC 5/16Kernloch-Ø: 6,60 mmSchaft-vierkant: 6,2 mmGewinde-Ø: 7,938 mmGänge per inch: 18Norm: DIN 2184-1
FAHRION Spannzange D 6499 B 472 E ER 40 3,0mm
Genauigkeits-Spannzange GERC 40 – System ER Ausführung: ISO 15488-B (alt DIN 6499). Diese Spannzangen setzen einen Standard hinsichtlich der Präzision von Standard-Spannzangenfuttern. Die Super-Finish-Ausführung, mit einer Rautiefe von 1,6 µm, bietet einen höheren Traganteil, höhere Steifigkeit und Haltekräfte sowie höhere Systemrundlaufgenauigkeit. Sie sind alle mit der neuen FAHRION Protect Beschichtung gegen Korrosion geschützt. • Präzise – Rundlauf- und Wiederholgenauigkeit =0,005 mm. • Stabil – Nur 12 Schlitze genügen, um die geforderte Spanndurchmesserüberbrückung nach DIN ISO 15488-B zu erreichen. Im Vergleich zu 16-fach geschlitzten Spannzangen haben diese Spannzangen wesentlich weniger die Neigung, sich im unteren Spannbereich zu verschränken. • Schonend – Sämtliche Längskanten sind nicht nur entgratet, sondern auch zusätzlich verrundet, was den Innenkonus des Spannzangenfutters vor möglichen Markierungen schützt. Dies ist Voraussetzung, damit eine gleichbleibend hohe Rundlaufgenauigkeit gewährleistet ist. Anwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835-B, 1835-E, 6535-B und 6535-E. Hinweis: Die Spanndurchmesserüberbrückung ist 1 mm (unter Ø 2,0 mm = 0,5 mm). Angegeben wird immer der größte Ø, d. h., Ø 16 mm spannt zurück auf Ø 15 mm (Beschriftung z. B. GERC 32 F 470 E16).Eigenschaften:Durchmesser: 1-0 mmd12: 41 mm~L1: 46 mmGERC40-B/472E Ø: 3 mm

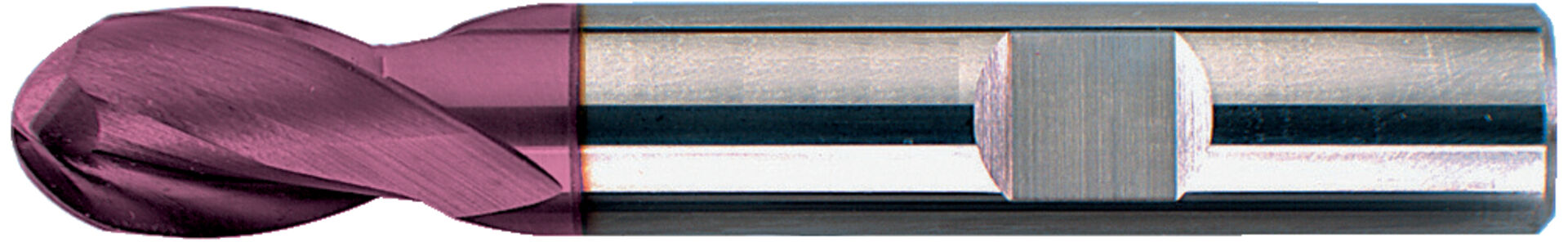

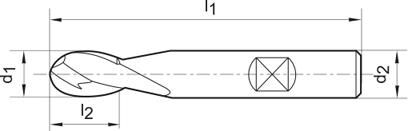

FORMAT Radiusfräser 10,0mm WN VHM HB Z 2 K TiAlN
VHM-Radiusfräser Ausführung: Mit Zentrumschnitt, zum Bohren geeignet. Anwendung: Universalfräser für Kopierfräsarbeiten. Bedingt zum Eintauch-, Verfahrens-, Umfangs-, Zeilen- und Nutenfräsen verwendbar. Ausführung: Zum Bohren geeignet. Anwendung: Universalfräser für Kopierfräsarbeiten. Zum Eintauch-, Verfahrens-, Umfangs-, Zeilen- und Nutenfräsen verwendbar.Eigenschaften:Durchmesser: 10,0 mmStähle bis 1000 N/mm²: 42Stähle bis 850 N/mm²: 42Gusseisenwerkstoffe: 58Stähle bis 1400 N/mm²: 35Al, Al- und Mg-Leg.: 176Gesamtlänge l1: 66 mmSchaft-Ø d2 = h6: 10 mmSchneidenlänge l2: 10 mmFreizone l3: 0,027 mmØ d1 = h10: 10,0 mm
FORMAT Mehrzweckfräser 16,0mm HA Z6 WN VHM TiALN
VHM-Schaftfräser Anwendung: Einsetzbar zum Umfangsfräsen, Besäumen und Feinstschlichten. Durch die 45°-Spirale entsteht ein weicher und schälender Schnitt und somit eine hohe Oberflächenqualität. Eine Gratbildung an den Schneidkanten wird vermieden. Für die HSC-Bearbeitung bis 62 HRC geeignet.Eigenschaften:Typ: Typ HDurchmesser: 16,00 mmStähle bis 1000 N/mm²: 43DIN: DIN 6535-HASchneidstoff: VHMStähle bis 850 N/mm²: 43Stähle bis 1400 N/mm²: 30Stähle bis 42 HRC: 32Stähle bis 52 HRC: 32Stähle bis 56 HRC: 27Stähle bis 60 HRC: 27Hartbearbeiten über 60 HRC: 27Zähnezahl: 16 mmSchaft: 66 mmfz: 0,040 mmSchneidenlänge l2: 130 mmØ d1 = e8: 16 mmØ d1 = k10: 16,00 mm
FORMAT Schruppfräser 6,0mm WN VHM TiALN HB Z4 K HR
VHM-Schruppfräser Ausführung: Mit Zentrumschnitt, zum Bohren geeignet. Anwendung: Einsetzbar zum Schruppfräsen. Die feine Kordelverzahnung produziert kleine, leicht zu entfernende Späne. Hierdurch werden eine Verbesserung der Standzeit des Werkzeuges sowie eine bessere Oberflächengüte erzielt. Universell einsetzbares Werkzeug. Für die INOX-Bearbeitung geeignet.Eigenschaften:Typ: Typ HRDurchmesser: 6,00 mmStähle bis 1000 N/mm²: 338Schneidstoff: VHMStähle bis 850 N/mm²: 338Stähle bis 1400 N/mm²: 252Rost- und säurebeständige Stähle INOX: 170Ti, Ti-Leg. und Sonderstähle: 170Gesamtlänge l1: 54 mmSchaft-Ø d2 = h6: 6 mmZähnezahl: 4Schneidenlänge: 7 mmfz: 0,016 mmSchneidenlänge l2: 7 mmØ d1 = h10: 6 mm
GFS Zapfensenker HSS Gr. 0 14,5mm
Zapfensenker Gr. 0 Ausführung: Gehärtet und geschliffen. Senker und Zapfen werden durch je eine Schraube geklemmt, wobei der Senker zusätzlich durch einen Stift gegen Verdrehen gesichert wird. Anwendung: Für DIN-Senkungen sowie bei entsprechenden Zapfen-Senker-Kombinationen für Stufenbohrungen oder Senkungen außerhalb der Norm geeignet.Eigenschaften:Gesamtlänge: 40,0 mmDurchmesser: 14,50 mmSchneidstoff: HSSAusführung: dreischneidigSchaft-Ø: 10,0 mmSchaftlänge: 21,0 mmKopflänge: 19,0 mmSenk-Ø K8 D: 14,5 mmBohrungs-Ø: 4,0 mm
FORMAT Hand Gewindebohrer Set 1/4-28 DIN2184 UNF HSS
Hand-Gewindebohrer-Satz Ausführung: 2-teiliger Satz, bestehend aus Vorschneider mit Anschnitt Form A (6–8 Gänge) und Fertigschneider mit Anschnitt Form C (2–3 Gänge). Anwendung: Für UNF-Einheits-Feingewinde ANSI B1.1.Eigenschaften:Gesamtlänge: 56 mmStähle bis 1000 N/mm²: empfohlenDIN: DIN 2184Schneidstoff: HSSStähle bis 850 N/mm²: empfohlenGusseisenwerkstoffe: geeignetKupfer, Messing, Bronzen: empfohlenStähle bis 1400 N/mm²: geeignetStähle bis 42 HRC: bedingt geeignetRost- und säurebeständige Stähle INOX: geeignetAl, Al- und Mg-Leg.: empfohlenTi, Ti-Leg. und Sonderstähle: bedingt geeignetGewinde: 1/4 inchKernloch-Ø: 5,50 mmSchaft-vierkant: 4,9 mmGewindeart: UNFGewinde-Ø: 6,350 mmGewinde Gänge per inch: UNF 1/4 - 28
FORMAT Anbohrer NC 90 Grad 12,00mm geschliffen DIN1835 B TiN HSSE
NC-Anbohrer mit zyl. Schaft Ausführung: Sehr stabiles Modell, mit präzisem Spitzenanschliff und schmaler Querschneide. Mit einem Seitenfreiwinkel von 12°/30°. Ab Ø 6 mm mit Mitnahmefläche nach DIN 1835-B. Ø-Toleranz: h6. Anwendung: Spezialbohrer für schnelles und positionsgenaues Anbohren auf NC-Maschinen, Lehrenbohrwerken, u. a. kapitalintensiven Bohrwerken, zum Zentrieren und Anfasen von Gewindebohrungen in einem Arbeitsgang.Eigenschaften:Gesamtlänge: 102 mmDurchmesser: 12,00 mmStähle bis 1000 N/mm²: 15 m/min.Schneidstoff: HSS Co5Ø h8: 12 mmStähle bis 850 N/mm²: 12 m/min.Gusseisenwerkstoffe: 22 m/min.F: 0,16 mm/UKupfer, Messing, Bronzen: 75 m/min.Stähle bis 1400 N/mm²: 10 m/min.Rost- und säurebeständige Stähle INOX: 8 m/min.Al, Al- und Mg-Leg.: 50 m/min.Ti, Ti-Leg. und Sonderstähle: 3 m/min.Winkel: 90 °Nutenlänge: 30 mm
FORMAT Entgratfräser NC 6,0mm 120Grad DIN6527 VHM
VHM-NC-Entgratfräser Ausführung: Ähnlich DIN 6527. Anwendung: Zum Anfasen, Entgraten von Werkstückkanten sowie für Konturarbeiten bestens geeignet. 120°.Eigenschaften:Durchmesser: 6,00 mmStähle bis 1000 N/mm²: 60Schneidstoff: VHMStähle bis 850 N/mm²: 75Gusseisenwerkstoffe: 35Stähle bis 1400 N/mm²: 35Rost- und säurebeständige Stähle INOX: 35Al, Al- und Mg-Leg.: 120Ti, Ti-Leg. und Sonderstähle: 30Gesamtlänge l1: 57 mmSchaft-Ø d2 = h6: 6 mmfz: 0,014 mmBearbeitungswinkel: 120 °Schneidenlänge l2: 10 mmØ d1 = h11: 6 mm
FORMAT Hand Gewindebohrer Set G 1 / 2 Zoll DIN5157 HSS
Hand-Gewindebohrer-Satz Ausführung: Satz bestehend aus Satz bestehend aus Vor- und Fertigschneider. Anwendung: Für Rohrgewinde nach DIN ISO 228/1 (DIN 259).Eigenschaften:Gesamtlänge: 80 mmStähle bis 1000 N/mm²: empfohlenDIN: DIN 5157Stähle bis 850 N/mm²: empfohlenGusseisenwerkstoffe: geeignetKupfer, Messing, Bronzen: empfohlenStähle bis 1400 N/mm²: geeignetStähle bis 42 HRC: bedingt geeignetRost- und säurebeständige Stähle INOX: geeignetAl, Al- und Mg-Leg.: empfohlenTi, Ti-Leg. und Sonderstähle: bedingt geeignetGewinde: G 1/2 inchKernloch-Ø: 19,00 mmSchaft-vierkant: 12,0 mmGewinde-Ø: 20,955 mmGewinde inch: G 1/2Gänge per inch: 14
HAIMER Kombi-Aufsteckfräsdorn BT40 ADB JISB6339MAS/BT
Kombi-Aufsteckfräsdorn, ISO 7388-2 (JIS B 6339 MAS/BT), Form AD/B Ausführung: Feingewuchtet. Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca. 950 N/mm² und einer Härtetiefe von mind. 0,5 mm. Kegel nach DIN 254. Alle Funktionsflächen feinbearbeitet und garantierte Qualität durch doppelte 100 % Kontrolle. Kegeltoleranz: AT3 Gehärtet: 60 –2 HRC Anwendung: Zum Spannen von Walzenstirnfräsern DIN 841 und DIN 1880 sowie Winkelstirnfräsern DIN 842 und Messerköpfen DIN 1830. Lieferumfang: Kombi-Aufsteckfräsdorn mit Fräseranzugsschraube, Mitnehmerring und Passfedernutenstein.Eigenschaften:Toleranz: AT3Ø D: 22 mmØ D1: 22 mmHärte: 60 - 2 HRCL3: 31 mmSchaftform: BT40L1: 55 mmL2: 19 mmØ D2: 40 mmSpannbereich: 22 mm~L1: 19 mmBT: 40Zugfestigkeit: 950 N/mm²Spannzange: 40 mm
AMF Senkrechtspanner 6800 Gr. 5
Senkrechtspanner mit waagrechtem Fuß, verzinkt und passviert Ausführung: Senkrechtspanner mit offenem Haltearm und waagerechtem Fuß. Verzinkt und passiviert. Die Niete aus rostfreiem Stahl laufen in einsatzgehärteten Lagerbuchsen, platzbedingt nicht bei den Größen 0 und 1. Lagerstellen gefettet. Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente. Sicherheits-Spannstück mit Fingerschutz. Verliersicherung für die Andrückschraube am Spannarmende. Verzinkt und passiviert. Lieferumfang: Senkrechtspanner komplett mit vergüteter, verzinkter Andrückschraube. alpha*: Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verlängert werden.Eigenschaften:F: 3,0 kNGröße: 5M2: 145-50b2: 140d12: 8,5Gewicht: 1480 g~L1: 185K: 9,5A: 14P: 65C: 45,0h1: 281,0E: 73I: 25Andrückschraube: M12 x 80HW max.: 27,5alpha: 115°N: 70HW min.: -3,0
FORMAT Kunststoffkassette leer 1-13,0mm
Spiralbohrer-Kunststoffkassette, leer Ausführung: Für Bohrer nach DIN 338. Kunststoffkassette.Eigenschaften:jeweils steigend: 0,5 mm_278für Anzahl Bohrer: 25für Bohrer Ø: 1,00-13,00 mm
IBT Räumnadel HSS Gr 16 V
Keilnuten-Stoßräumnadel Typ V, HSS, 16–18 mm Ausführung: HSS, 16–18 mm.Eigenschaften:Typ: Gr 16 V IBTKeilnutenbreite: 16 V mmEinlagen: 3 StückRäumkraft: 52,0 kNRäumlänge: 20-150 mmToleranz JS9: ± 0,021 mmRückenbreite x Länge: 19,05 x 387 mmf. Keilgröße: 16 x 10 mmDurchgänge: 4
HAIMER Spannzangenfutter BT50 JISB6339MAS/BT
Spannzangenfutter Typ ER, BT 50 Ausführung: Feingewuchtet. Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca. 950 N/mm² und einer Härtetiefe von mind. 0,5 mm. Alle Funktionsflächen feinbearbeitet und garantierte Qualität durch doppelte 100 % Kontrolle. Kegeltoleranz: AT3 Gehärtet: 60 –2 HRC Anwendung: Zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO (früher DIN 6499). Lieferumfang: Spannzangenfutter komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft). Hinweis: Das Maß l2 gibt die maximale Einstecktiefe für Werkzeuge an.Eigenschaften:Schaft: BT50Toleranz: AT3Ø D1: 42Form: Form AD/Bd12: 42 mmL1: 70Spannbereich: 1,0-16,0 mm~L1: 57 mmBT: 50Zugfestigkeit: 950 N/mm²Spannzange: ER25
AMF Gegenhalter 6847 G Gr. 1
Gegenhalter Ausführung: Verzinkt und passiviert. Einsatzgehärtete Buchsen. Nieten aus rostfreiem Stahl. Anwendung: Für Verschlussspanner. Hinweis: Auch in Ausführung nicht rostender Stahl lieferbar.Eigenschaften:Gesamtlänge: 31 mmGröße: 1M2: 26,0-30,0b2: 6d12: 8g1: 4,5~L1: 31K: 6C: 19Gesamthöhe: 29 mmh1: 22,7N: 40O: 6,9
AMF Schubstangenspanner 6842 Gr. 5
Schubstangenspanner, schwere Ausführung Ausführung: Druck- und Zugspanner (Schubstange und Handhebel gleichlaufend). Schwere Ausführung mit langer Schubstangenführung. Grundkörper aus Temperguss, lackiert. Verzinkt und passiviert. Hebelteile und Schubstange aus Vergütungsstahl. Die Niete sind aus rostfreiem Stahl, bei Größe 3 laufen die Niete in einsatzgehärteten Lagerbuchsen. Die Lagerstellen sind gefettet. Handgriff aus rotem, ölbeständigem Kunststoff. Bei Größe 3: ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente. Anwendung: Als Druck- und Zugspanner zu verwenden. Ideal für den Einsatz in Sonderspannvorrichtungen und in der Serienfertigung. Lieferumfang: Komplett mit vergüteter, verzinkter Andrückschraube.Eigenschaften:F: 10 kNGröße: 5d12: 8,5Gewicht: 1115 g~L1: 156K: 45A: 16P: 121C: 41h1: 137,5E: 50Andrückschraube: M12 x 50HW max.: 50N: 71HW min.: 30B max.: 98Hub: 40B min.: 58
AMF Sechskantmutter M16 geschmiedet DIN6331
Präzisions-Sechskantmutter mit Bund Ausführung: Höhe 1,5 d. Geschmiedet und vergütet. Ein Ende mit Bund, daher entfällt der Einsatz von Unterlegscheiben, wenn die Größe der Bohrung oder des Spannschlitzes das erlaubt. Material: Vergütungsstahl auf Festigkeitsklasse 10.Eigenschaften:Gewinde: M16Maß e: 26,80 mmSechskant Schlüsselweite: 24 mmHöhe m: 24 mmBund-Ø: 31 mmHöhe a: 5,0 mm
FORMAT Maschinengewindebohrer UNF 1/2 Zoll 20 Form B HSSE
Durchgangsloch-Maschinengewindebohrer Anwendung: Für UNF-Gewinde, Einheits-Feingewinde, ANSI B1.1.Eigenschaften:Beschichtung: blankGesamtlänge: 100 mmStähle bis 1000 N/mm²: 8DIN: DIN 2184-1Schneidstoff: HSSEStähle bis 850 N/mm²: 10Ausführung: 1 / 2 - 20 Form BStähle bis 1400 N/mm²: 6Al, Al- und Mg-Leg.: 15Schaft-Ø: 9,0 mmGewinde: UNF 1/2Kernloch-Ø: 11,50 mmSchaft-vierkant: 7,0 mmGewinde-Ø: 12,700 mmGänge per inch: 20Norm: DIN 2184-1
FORMAT Entgratsenker 15-20mm 90Grad Querloch HSS
Querlochsenker, 90° Ausführung: Mit Zylinderschaft. Mit gleichmäßig verlaufendem Spezialhinterschliff des Kegelmantels. Durch die günstige Schneidengeometrie ergibt sich ein leichter, schälender Schnitt. Die Späne werden durch die schräge Bohrung in Schaftrichtung abgeführt und können die Senkung nicht beschädigen. Dadurch wird die Senkung rund und die Maschinenspindel geschont. Anwendung: Geeignet zum leichten und ratterfreien Entgraten und Ansenken von Bohrungen. Besonders geeignet für langspanende Werkstoffe. Das Schärfen ist durch einfaches Nachschleifen mittels eines Schleifstiftes an der Schneidenbrust möglich. Spiralgenutet, mit festem Führungszapfen.Eigenschaften:Typ: QuerlochsenkerGesamtlänge: 84 mmStähle bis 1000 N/mm²: bedingt geeignetSchneidstoff: HSS 90 G_357Stähle bis 850 N/mm²: empfohlenGusseisenwerkstoffe: bedingt geeignetKupfer, Messing, Bronzen: empfohlenRost- und säurebeständige Stähle INOX: empfohlenAl, Al- und Mg-Leg.: empfohlenSchaft-Ø: 12 mmSenkbereich: 15-20 mmKopf-Ø: 28 mm
FORMAT Maschinengewindebohrer M4 Typ N 6H Form C Sackloch DIN371 HSSE-PM TiN FAT
Grundloch-Maschinengewindebohrer Ausführung: M3–M10 DIN 371 mit verstärktem Schaft. M12–M20 DIN 376 mit Überlaufschaft. Anwendung: Universal-Gewindebohrer mit breitem Einsatzspektrum für metrische Regelgewinde nach DIN 13. HSS-E PM zeichnet sich durch seine hohe Zähigkeit (höhere Kantenstabilität, verschleißfester) und einen höheren Standweg aus. Die Vorteile sind: eine deutlich höhere Prozesssicherheit, bis zu 1/3 längere Standzeit und eine bessere Oberfläche des Gewindes. Hochspiralisierte 50° Spirale für maximale Standzeit.Eigenschaften:Beschichtung: TiNGesamtlänge: 63 mmStähle bis 1000 N/mm²: 16DIN: DIN 371Schneidstoff: HSSE PMStähle bis 850 N/mm²: 20Gusseisenwerkstoffe: 15Kupfer, Messing, Bronzen: 20Stähle bis 1400 N/mm²: 13Stähle bis 42 HRC: 4Rost- und säurebeständige Stähle INOX: 8Al, Al- und Mg-Leg.: 20Ti, Ti-Leg. und Sonderstähle: 2Schaft-Ø: 4,5 mmGewinde: M4Steigung: 0,70 mmKernloch-Ø: 3,30 mmSchaft-vierkant: 3,4 mmNorm: DIN 371
IBT Führungsbuchse mit Bund Gr 22 III
Führungsbuchse, HSS, mit Bund, für Räumnadel Typ III, 5–8 mmEigenschaften:Länge: 65 mmØ h7: 22 lll mmKeilnutenbreite: 22 lll mm
FORMAT Schruppfräser 18,0mm lang Typ NR DIN844 HSSE
Schruppfräser Ausführung: Mit hinterschliffenem Kordelprofil. Mit Zentrumschnitt, zum Bohren geeignet. Anwendung: Einsetzbar zum Umfangs- und Stirnfräsen.Eigenschaften:Beschichtung: blankTyp: Typ NR_239Durchmesser: 16,00 mmStähle bis 1000 N/mm²: 30Stähle bis 700 N/mm²: 40Schneidstoff: HSS Co8Stähle bis 850 N/mm²: 30Stähle bis 1400 N/mm²: 15Al, Al- und Mg-Leg.: 85Gesamtlänge l1: 123 mmSchaft-Ø d2 = h6: 16 mmZähnezahl: 4Schneidenlänge: 63 mmfz: 0,093 mmSchneidenlänge l2: 63 mmØ d1 = k12: 18 mmEckfase: 0,55 mm
ALBRECHT Ersatzbackensatz Gr. 160
Ersatzbacke für Schnellspann-Bohrfutter Ausführung: 3-teiliger Satz. Hinweis: Auch mit diamantbeschichteten Spannbacken lieferbar.Eigenschaften:Typ: für Typ SBF-Plus, NCBF, SBFGröße: 160Spannweite: 3-16 mmfür Spannweite: 3-16 mm
FORMAT Sicherheitsschlüssel für Gr. 100mm
Außenvierkant-Sicherheitsschlüssel mit Aushebestift Ausführung: Federgelagert, verhindert Steckenlassen.Eigenschaften:Länge: 130 mmVierkant: 8 mm
HAIMER Flächenspannfutter BT50 D 12 JISB6339MAS/BT
Präzisions-Flächenspannfutter System Weldon, BT 50 Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca. 950 N/mm² und einer Härtetiefe von mind. 0,5 mm. Kegel nach DIN 254. Alle Funktionsflächen feinbearbeitet und garantierte Qualität durch doppelte 100 % Kontrolle. Kegelwinkeltoleranz: AT3 Gehärtet: 60 –2 HRC Anwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche. Lieferumfang: Flächenspannfutter mit Spannschraube.Eigenschaften:Toleranz: AT3Ø D1: 12 mmForm: BT50Härte: 60 - 2 HRCSchaftform: BT 50d12: 12 mmL1: 80 mmØ D2: 42 mmSpannbereich: 12 mm~L1: 80 mmZugfestigkeit: 950 N/mm²
FORMAT Multifunktionswerkzeug 4,0mm 90 Grad VHM
Multifunktionswerkzeug, 90° Ausführung: Mit Zentrumschnitt, zum Bohren geeignet. 90°.Eigenschaften:Durchmesser: 4 mmStähle bis 1000 N/mm²: 60Stähle bis 850 N/mm²: 75Gusseisenwerkstoffe: 35Stähle bis 1400 N/mm²: 35Rost- und säurebeständige Stähle INOX: 35Al, Al- und Mg-Leg.: 120Ti, Ti-Leg. und Sonderstähle: 30Gesamtlänge l1: 50 mmSchaft-Ø d2 = h6: 5 mmfz: 0,008 mmSchneidenlänge l2: 8 mmØ d1 = h10: 4 mm
FORMAT Nutenstein M8x10 DIN508
T-Nutenstein, DIN 508 mit Innengewinde Ausführung: Mit Innengewinde. Material: Vergütet, schwarz. Hinweis: Die volle Belastbarkeit kann nur erzielt werden, wenn die Verschraubung über die gesamte Gewindelänge vorgenommen wird.Eigenschaften:Typ: T-NutensteinAusführung: M 8 x 10Material: Vergütet, schwarzMaß a: 9,7 mmMaß k: 6 mmMaß e: 15 mmMaß h: 12 mmd x T-Nut: M8 x 10
AMF Waagerechtspanner Gr. 70 mit variabler Spannhöhe 6870F
Waagrechtspanner mit variabler Spannhöhe und waagrechtem Fuß Ausführung: Waagrechtspanner mit offenem Haltearm und waagrechtem Fuß. Verzinkt und passiviert. Niete aus rostfreiem Stahl. Lagerstellen gefettet. Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente. Sicherheits-Spannstück mit Fingerschutz. Verliersicherung für die Andrückschraube am Spannarmende. Anwendung: Optimal für den Einsatz bei der Fertigung von Serienteilen. Lieferumfang: Komplett mit vergüteter, verzinkter Andrückschraube.Eigenschaften:Ausführung: Gr. 70b2: 104 mmL1: 12,7 mmGewicht: 575 gh1: 90 mm
IBT Spannklemme Pitbull stumpfe Kante M6 MITEEBITE POWERCLAMP
Spannklemme Pitbull® aus Werkzeugstahl mit stumpfer Kante Universelles Spannsystem zur Spannung von allen Werkstückformen, egal ob rechtwinklig, schräg, konkav oder konvex. Ausführung: Die Besonderheit dieser Spannvorrichtung ist die Stahlschraube (Festigkeit 10.9) mit dem exzentrischen Kopf. Der Exzenter bewirkt die Spannbewegung bei sehr hoher Spannkraft. Als Klemmstück dient eine Messing-Sechskantscheibe. Anwendung: Mit Anschlagstiften und 1 oder 2 Spannschrauben kann jedes Werkstück in den unterschiedlichsten Formen geklemmt werden. Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche. Somit muss bei CNC-Programmierungen keine Rücksicht auf die Lage der Spannpratzen genommen werden. Zudem erlauben die geringen Baumaße eine platzsparende Mehrfachspannung. Die Spannklemmen können auch als Anschlag verwendet werden. Anwendung: Die Hinterseite der Klemme stützt sich durch Anziehen der Schraube (DIN 912) nach vorne und nach unten ab. Somit ergibt sich eine absolute Niederzugwirkung für eine genaue Bearbeitung von unterschiedlichsten Werkstücken. Zudem ideal für Mehrfachspannungen. Die geringen Baumaße erlauben eine Mehrseitenbearbeitung, ohne störende Kanten für das Werkzeug. Lieferumfang: Spannklemme mit Schraube (DIN 912), Klemme und O-Ring. Aus Werkzeugstahl, mit stumpfer Kante für allgemeine ArbeitenEigenschaften:VE: 6Ausführung: stumpfe KanteMaß a: 7,6 mmMaß B: 7,2 mmMaß D: 3,8 mmSpannkraft: 16,0 kNMaß C: 19,05 mmSchraube: M6Klemmweg: 0,60 mmKlemmbreite: 19,1 mmAnzugsmoment: 22,5 N·m
RÖHM Vierbackensatz AB 250mm DIN6350
Aufsatzbacke, 4-teiliger Satz Ausführung: Aus 16MnCr5, ungehärtet.Eigenschaften:DIN: DIN6350Breite b: 36,5 mmBackenbreite: 36,5 mmBackenhöhe: 53 mmBackenlänge: 103 mmBackengröße: 250 mmHöhe C2: 53 mmLänge A2: 103 mm
FORTIS VDI Spannzangenhalter E4 50x40mm
Form E4 für Spannzangen Ausführung: Spannzangenaufnahme ER DIN 6499. Schaft und Anlagefläche gehärtet und geschliffen, Kühlmittelübergabebohrung. Anwendung: Zur Aufnahme von Werkzeugen in Spannzangen. Allgemeiner Hinweis: VDI-Werkzeughalter für CNC-Drehmaschinen bestehen aus Vergütungsstahl mit einer Festigkeit von ca. 900 N/mm², einer Härte von 56 ± 2 HRC und einer Härtetiefe von mind. 0,5 mm. Zudem verfügen alle VDI-Werkzeughalter über einen Zylinderschaft h6 mit innerer Kühlmittelzufuhr und verstellbaren Kugelschlitzdüsen. Schaft und Anlagefläche gehärtet und geschliffen mit Kühlmittelübergabebohrung. Weitere Ausführungen auf Anfrage.Eigenschaften:Größe: ER40Form: E4L3: 30 mmd12: 63 mmD2: 40 mm~L1: 80 mmVDI: 50h1: 35 mmd6: 98 mm
FORMAT Maschinengewindebohrer M 3,0 Typ UNI Form B DIN371 HSSE
Durchgangsloch-Maschinengewindebohrer Ausführung: M3–M10 DIN 371 mit verstärktem Schaft. M12–M30 DIN 376 mit Überlaufschaft. Anwendung: Für metrische Regelgewinde nach DIN 13.Eigenschaften:Beschichtung: dampf.Gesamtlänge: 56 mmStähle bis 1000 N/mm²: 10DIN: DIN 371Schneidstoff: HSSEStähle bis 850 N/mm²: 12Ausführung: mit verstärktem SchaftStähle bis 1400 N/mm²: 8Al, Al- und Mg-Leg.: 17Schaft-Ø: 3,5 mmGewinde: M3Steigung: 0,50 mmKernloch-Ø: 2,50 mmSchaft-vierkant: 2,7 mmNorm: DIN 371
