Produktinformationen "FORMAT Mehrphasenstufenbohrer DIN 8374 HSS 90 Grad M 10 90 Grad"

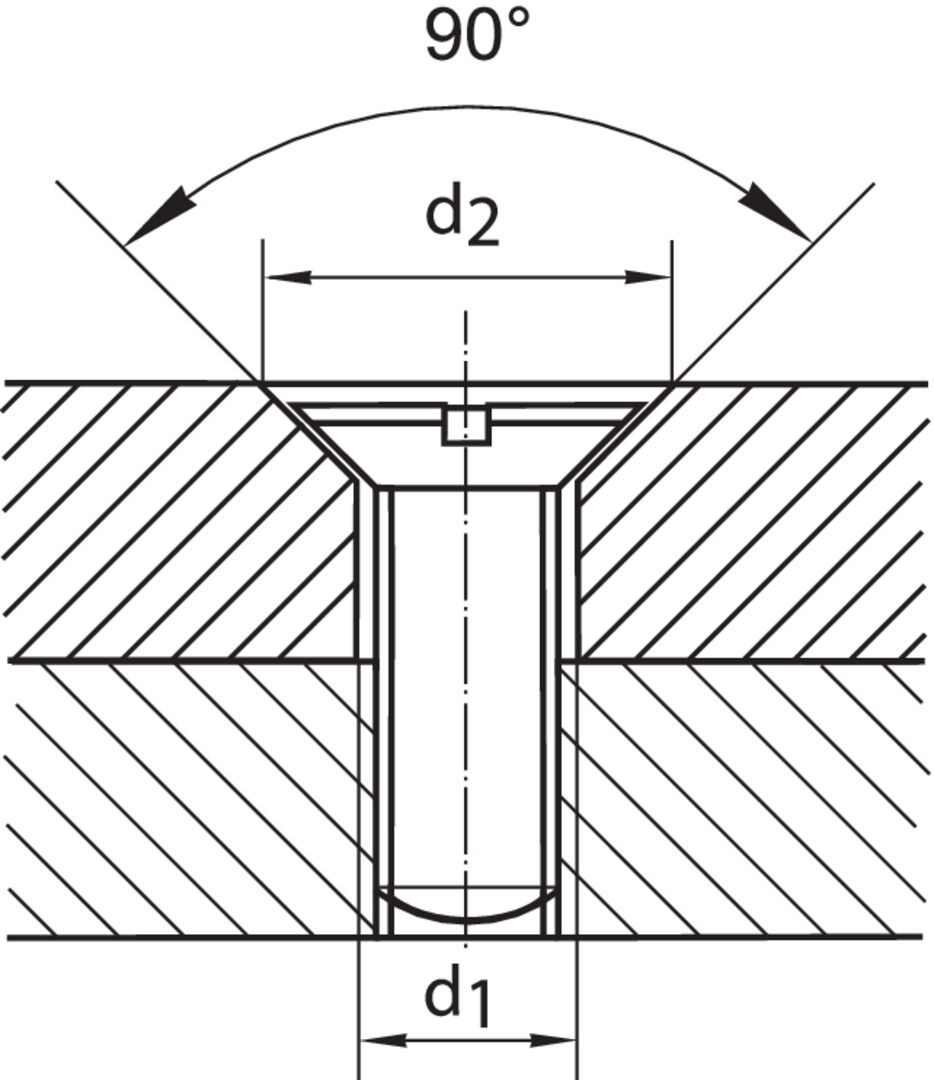

Mehrfasenstufenbohrer, 90°, für Durchgangsbohrungen Ausführung: Profilgeschliffen, rechtsschneidend, mit präzisem Spitzenanschliff. Seitenspanwinkel, Kerndicke und Kernanstieg normal. Bohrung und Senkung werden in einem Arbeitsgang zueinander fluchtend gefertigt. Ø-Toleranz: d1 = h9 d2 = h8 Hinweis: Die Schnittgeschwindigkeit richtet sich nach dem großen Durchmesser, der Vorschub nach dem kleinen. Ausführung: DIN 8374, Senkwinkel 90°, fein. Anwendung: Für Schrauben-Durchgangsbohrungen nach DIN EN 20273 und Schraubenkopfsenkungen 90°. Form A und B nach DIN 74, Teil 1. Für Schrauben nach DIN 963 und DIN 964. Mit Morsekegelschaft DIN 8375 auf Anfrage lieferbar.

Technische Daten:
  • Bohrstufenlänge l3: 23 mm
  • Bohrer-Ø d1 x Senker-Ø d2: 10,5 x 19,0 mm
  • für Gewinde: M10
  • Gesamtlänge l1: 198 mm
  • Gusseisenwerkstoffe: 30
  • Kupfer, Messing, Bronzen: 50
  • Stähle bis 850 N/mm²: 16
  • Schneidstoff: HSS
  • Stähle bis 1000 N/mm²: 30
  • Spirallänge l2: 135 mm
  • Winkel: 90 °
Bohrer-Ø d1 x Senker-Ø d2: 10,5 x 19,0 mm
Bohrstufenlänge l3: 23 mm
Gesamtlänge l1: 198 mm
Gusseisenwerkstoffe: 30
Schneidstoff: HSS
Spirallänge l2: 135 mm
Stähle bis 850 N/mm²: 16
Stähle bis 1000 N/mm²: 30
Winkel: 90 °
für Gewinde: M10
