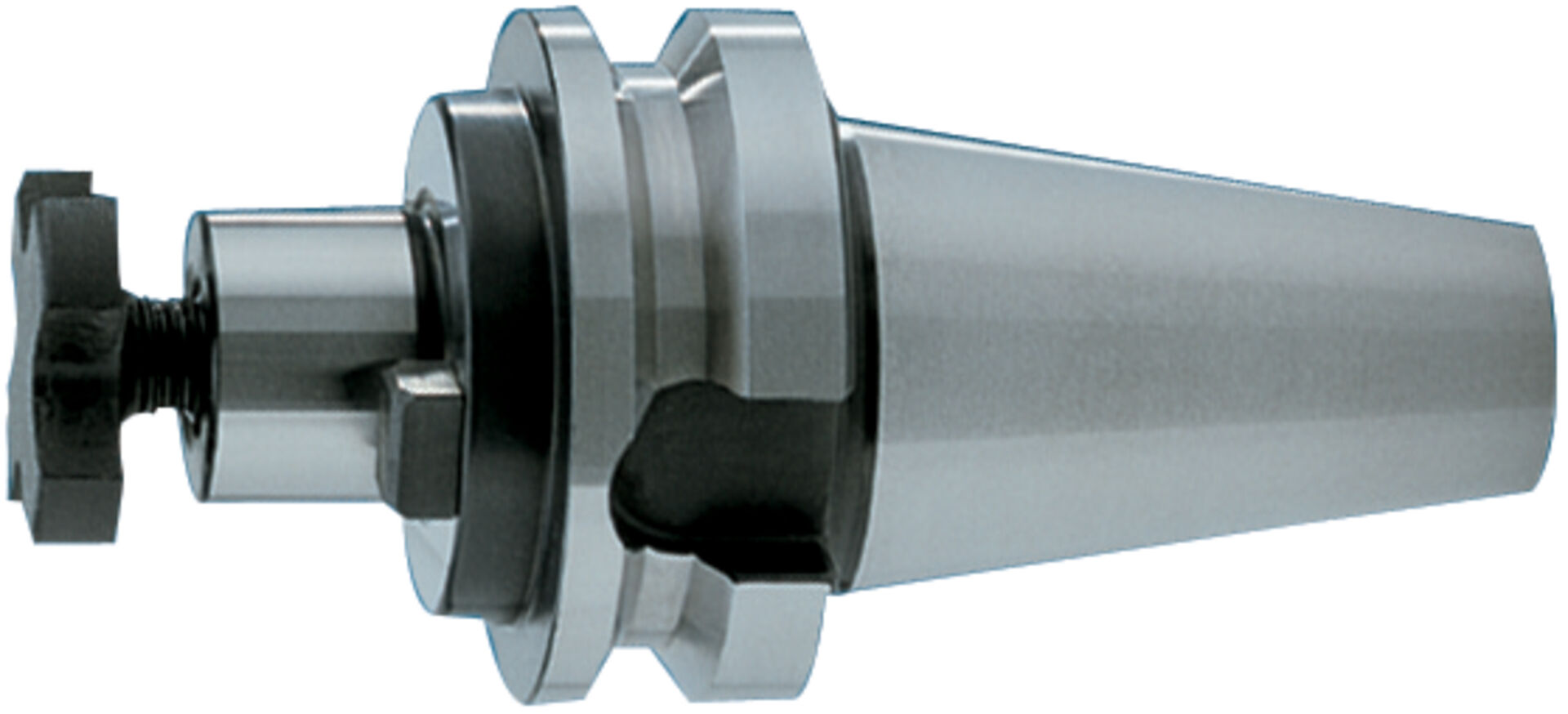

Produktinformationen "HAIMER Kegel-Aufsteckdorn D69871 ADB SK40-16"
Kombi-Aufsteckfräsdorn, ISO 7388-1 (DIN 69871), Form AD/B, SK40 Ausführung: Feingewuchtet. Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca. 950 N/mm² und einer Härtetiefe von mind. 0,5 mm. Kegel nach DIN 254. Mit Quer- und Längsnuten. Alle Funktionsflächen feinbearbeitet und garantierte Qualität durch doppelte 100 % Kontrolle. Kegeltoleranz: AT3 Gehärtet: 60 –2 HRC Anwendung: Zum Spannen von Walzenstirnfräsern DIN 841 und DIN 1880 sowie Winkelstirnfräsern DIN 842 und Messerköpfen DIN 1830. Lieferumfang: Aufsteckfräsdorn komplett mit Fräseranzugsschraube, Mitnehmerring und Passfeder.
Ausführung: | * auch für ANSI-CAT geeignet |
---|---|
DIN: | DIN 69871 AD/B |
Härte: | 60 - 2 HRC |

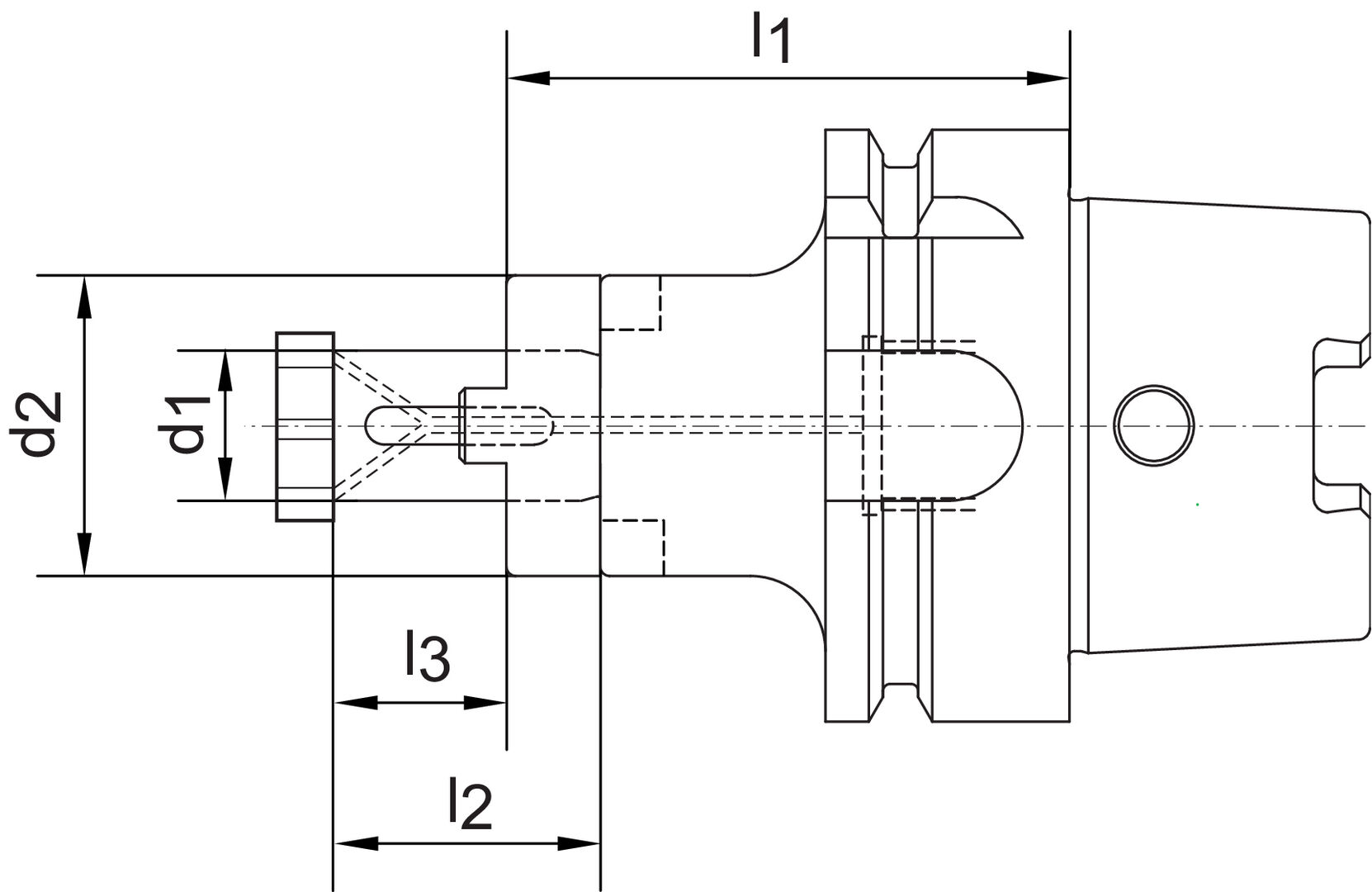

L1: | 55 mm |
L2: | 17 mm |
L3: | 27 mm |
Schaftform: | SK40 |
Spannbereich: | 16 mm |
Toleranz: | AT3 |
Zugfestigkeit: | 950 N/mm² |
Ø D: | 16 mm |
Ø D1: | 16 mm |
Ø D2: | 32 mm |
