IBT Räumnadel HSS Gr 2 I
133,97 €*
% 178,50 €* UVP (24.95% gespart)Aktuell nicht verfügbar
Produktinformationen "IBT Räumnadel HSS Gr 2 I"

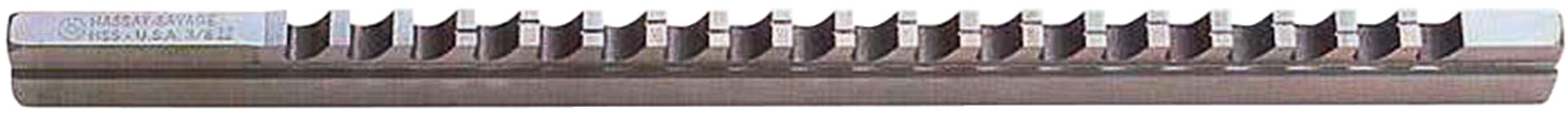

Keilnuten-Stoßräumnadel Typ I, HSS, 23 mm Ausführung: HSS, mit Hinterschliff. Führungsbuchsen mit Kennziffer I, II und III besitzen einen Auflagebund, Einlagen im Preis inbegriffen. Anwendung: Zur Herstellung von Maschinenelementen, Schablonen, Schweiß-, Bohr- und Spannvorrichtungen. Der Spanwinkel ist für Stahl ausgelegt, aber auch für Gusseisen, Bronze und Aluminium einsetzbar. Zur schnellen und rationellen Erstellung von maßhaltigen, genau zentrischen Keilnuten gemäß DIN 6885 für Passung JS9. Die erforderliche Spanabnahme wird durch mehrere Durchgänge erreicht. Zahnform und Hinterschliff sichern eine saubere Oberfläche. Einsetzbar auf Handpressen und hydraulischen Pressen. Die Einlagen gehören zum Lieferumfang der Räumnadeln.
Technische Daten:
- Einlagen: 1 Stück
- f. Keilgröße: 3 x 3 mm
- Durchgänge: 2
- Keilnutenbreite: 3 l mm
- Rückenbreite x Länge: 3,18 x 133 mm
- Räumkraft: 3,3 kN
- Räumlänge: 6-30 mm
- Toleranz JS9: + 0 + 0,012 mm
- Typ: Gr 3 I IBT
- Ø h7: 3 l mm
| Durchgänge: | 1 |
|---|---|
| Einlagen: | 0 Stück |
| Keilnutenbreite: | 2 l mm |
| Räumkraft: | 2,3 kN |
| Räumlänge: | 6-30 mm |
| Rückenbreite x Länge: | 3,18 x 133 mm |
| Toleranz JS9: | + 0 + 0,011 mm |
| Typ: | Gr 2 I IBT |
| f. Keilgröße: | 2 x 2 mm |
| Ø h7: | 2 l mm |
